cad制图初学入门（cad制图自学方法）在CAD中可以绘制二维，三维图形。也可以对图纸中的图形进行标注和进行渲染，比较广泛的应用于建筑，机械，环境工程，电子，设计等一些行业。
之前整理了一些CAD初学者入门，需要掌握的一些技巧，下面分享给大家，附带平面绘图。
◇启动与退出
启动：
1.在桌面双击CAD图标
2.开始→程序→Autodes网k→Autodesk CAD→CAD2007
退出：
1.单击右上角 2.文件→退出 3.Alt+F4
◇界面组成
1、标题栏： 软件的版本，文件的名称，最小化，最大化，关闭。
2、菜单栏：所有命令的集合；
3、工具栏：提供执行命令的快捷方式，由许多命令按钮组成，单击即可
1）默认情况下：CAD仅显示标准、样式、图层、对象特性、绘图、修改等六个工具栏
2）显示其它工具栏：在工具栏上任意位置→右击→选择对应工具栏
3）锁定工具栏：在工具栏上右击→锁定位置→固定/浮动工具栏
4、绘图窗口：绘图的工作区域，所有的绘图结果全部在绘图区中显示
1）更改绘图窗口颜色：工具→选项→显示→颜色→选择一种颜色→应用并关闭→确定
2）更改十字光标大小：工具→选项→显示→更改光标大小
5、命令行：窗口底部，接受用户输入的命令及提示信息全部反应在此窗口中
将命令放大（F2）：视图→显示→文本窗口
显示与隐藏命令窗口：CTRL+9
6、状态栏：显示绘图状态并包含了一些功能按钮
◇直线（L）
绘图→直线或绘图工具栏中
单击第一点，单击第二点，两点间创建一条直线，再单击可断续绘制直线。在绘制时，也可输入线长或下一点位置。
取消上一点：U 闭合：C
结束绘制：ESC/空格/回车
注：ESC：取消当前操作
回车与空格：完成某命令或操作，也可重复上一次命令或操作。
如光网标为，表示正在执行某命令或操作
◇正交（F8）光标只能沿水平或垂直方向移动，绘制时输入长度
◇视图控制
1.实时缩放：绘图窗口放大或缩小，不影响图形实际大小
鼠标滚轮向上→放大，向下→缩小
4.实时平移：平移整个绘图窗口，单击滚轮拖动
◇文件的基本操作
1、新建文件：文件→新建( Ctrl+N)
注：选择acad.dwt或acadiso.dwt为空白样板；
2、打开文件：‘文件’→打开(Ctrl+O)
3、保存文件：‘文件’→保存(Ctrl+S)/另存为(Ctrl+Shift+S)；
注：CAD保存文件类型为：*.dwg
◇坐标系
世界坐标系（WCS）:原点永远为0，0
用户坐标系（UCS ）：可将原点0，0放在其它位置上
◇点位置的表达方式
1、绝对直角坐标：即输入点的X值和Y值，之间用逗号隔开；
2、绝对极坐标：点到原点的距离，及这两点间的连线与X轴正方向的夹角，中间用“<”隔开，45<30。
3、相对直角坐标：相对于前一点的绝对直角坐标，前面加一个@号
4、相对极坐标：相对于前一点的绝对极坐标，前面加一个@号
◇选择对象
1、单击选择对象：单击即可选择1个对象，反复单击可选择多个对象
2、窗网口选择对象：自左向右拖动出矩形框，完全包含在内的对象被选中
3、交叉窗口选择对象：自右向左拖动出矩形框，完全包含或与矩形框相交的对象被选中
4、快速选择：工具→快速选择→设置特性、运算符、值等→确定
◇删除对象（E）：
1、选择对象→DEL
2、修改→删除或单击修改工具栏→选择对象→回车

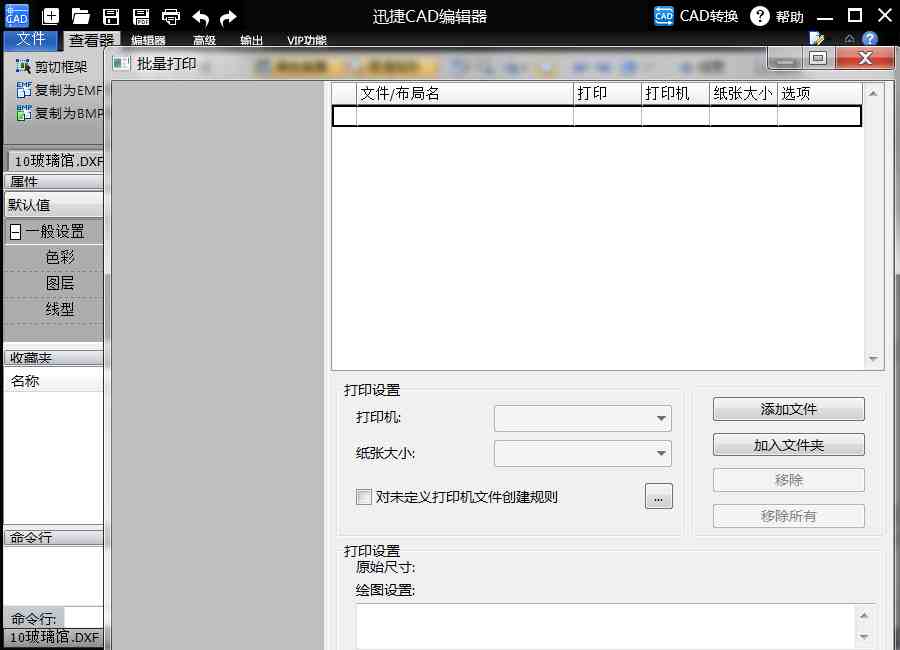

◇图纸打印
1.顶部工具栏中的文件——打印
2.点击左侧的批量打印即可，设置以下基本属性。

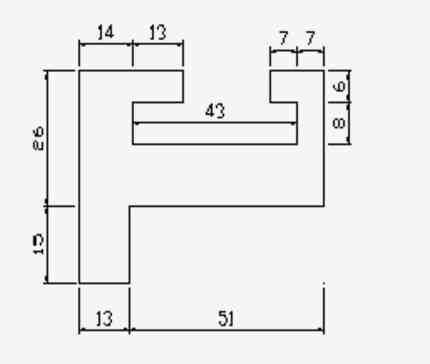

下面是CAD平面绘图练习题：

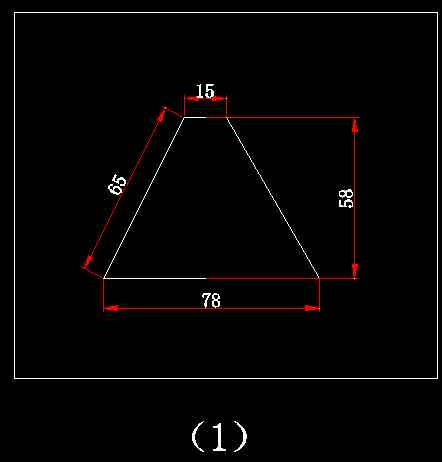

◇第一题

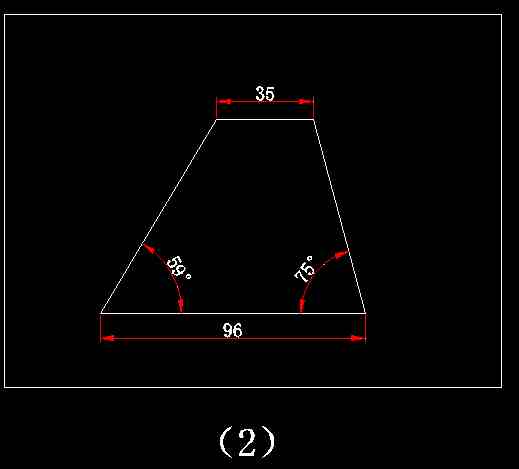

◇第二题

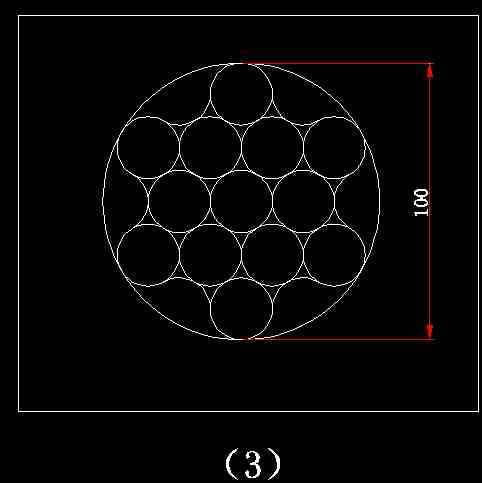

◇第三题

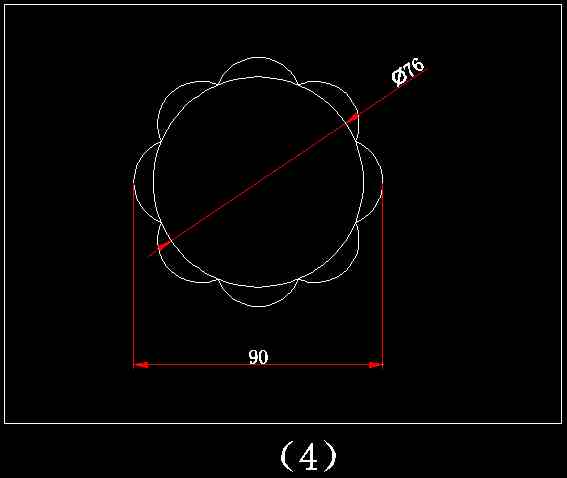

◇第四题

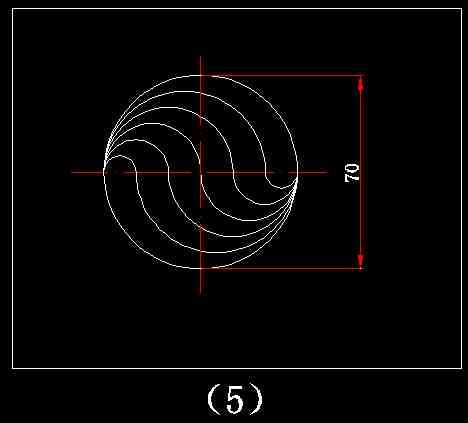

◇第五题

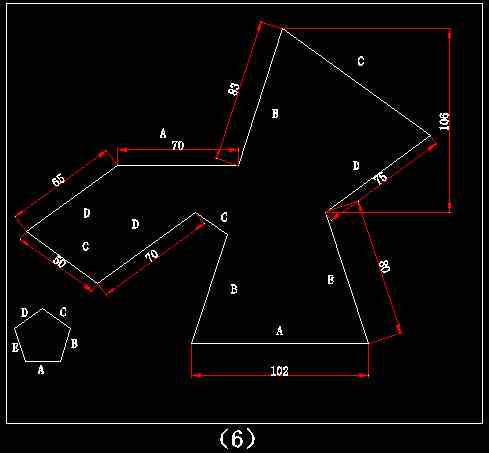

◇第六题

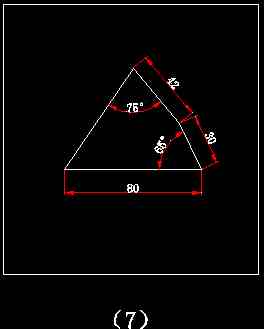

◇第七题

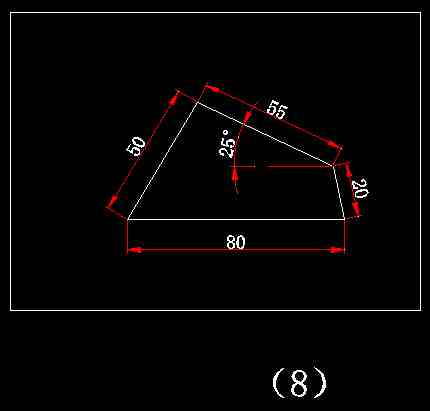

◇第八题

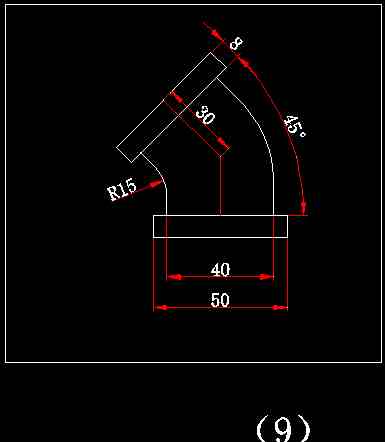

◇第九题

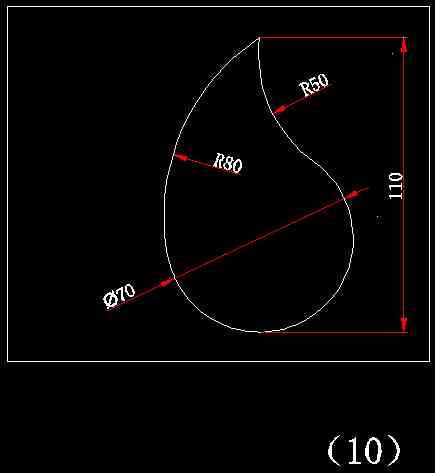

◇第十题
