零基础怎么学cad(零基础到底如何学好CAD)CAD制图很多行业都在使用,最广泛使用的是机械行业和建筑行业,当然也有装饰设计,家具设计等等行业也在使用。那么零基础到底怎样学好CAD呢?小白请往下看。
一、了解CAD制图步骤
1、取得要绘制的样品所有尺寸,不管要绘什么东西,尺寸一定要齐全;

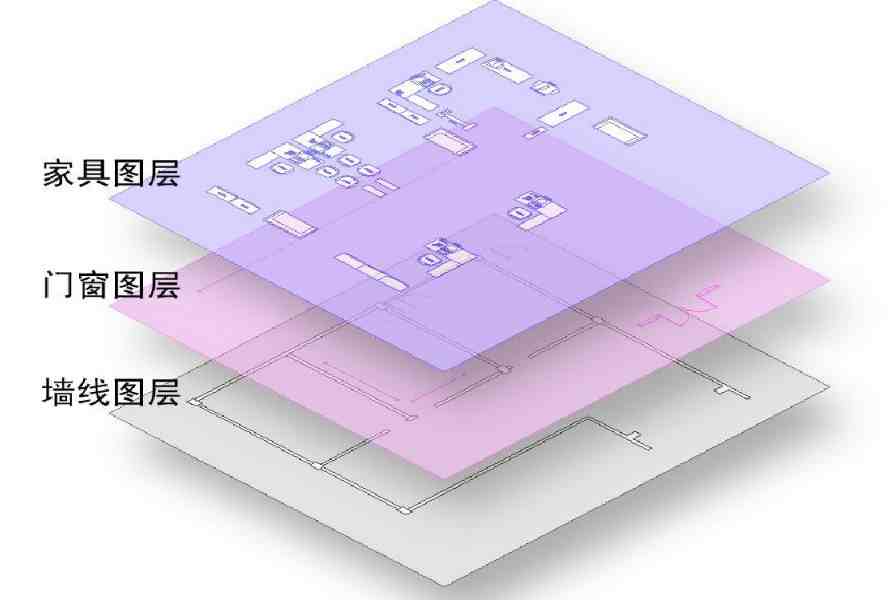

2、建图层,图层相当于几张透明纸一样,它们的关系既独立又关联;
3、图层都设置好了,再下来找绘图的定位点、绘制中心线和一些辅助线;
4、接着就开始绘图了,绘图时要注意善用图层;
5、图绘完了,打上标注,并对一些特殊部位做一些解释说明;
6、校对图形,没问题的话就可以出图了。
二、学习CAD视频课件
光学理论知识还仅仅不够,如果能看视频课件配套练习,学习效率会更高。因为在视频中,我们可以看到实际的操作步骤和效果,而且自己也能跟着视频去练习。

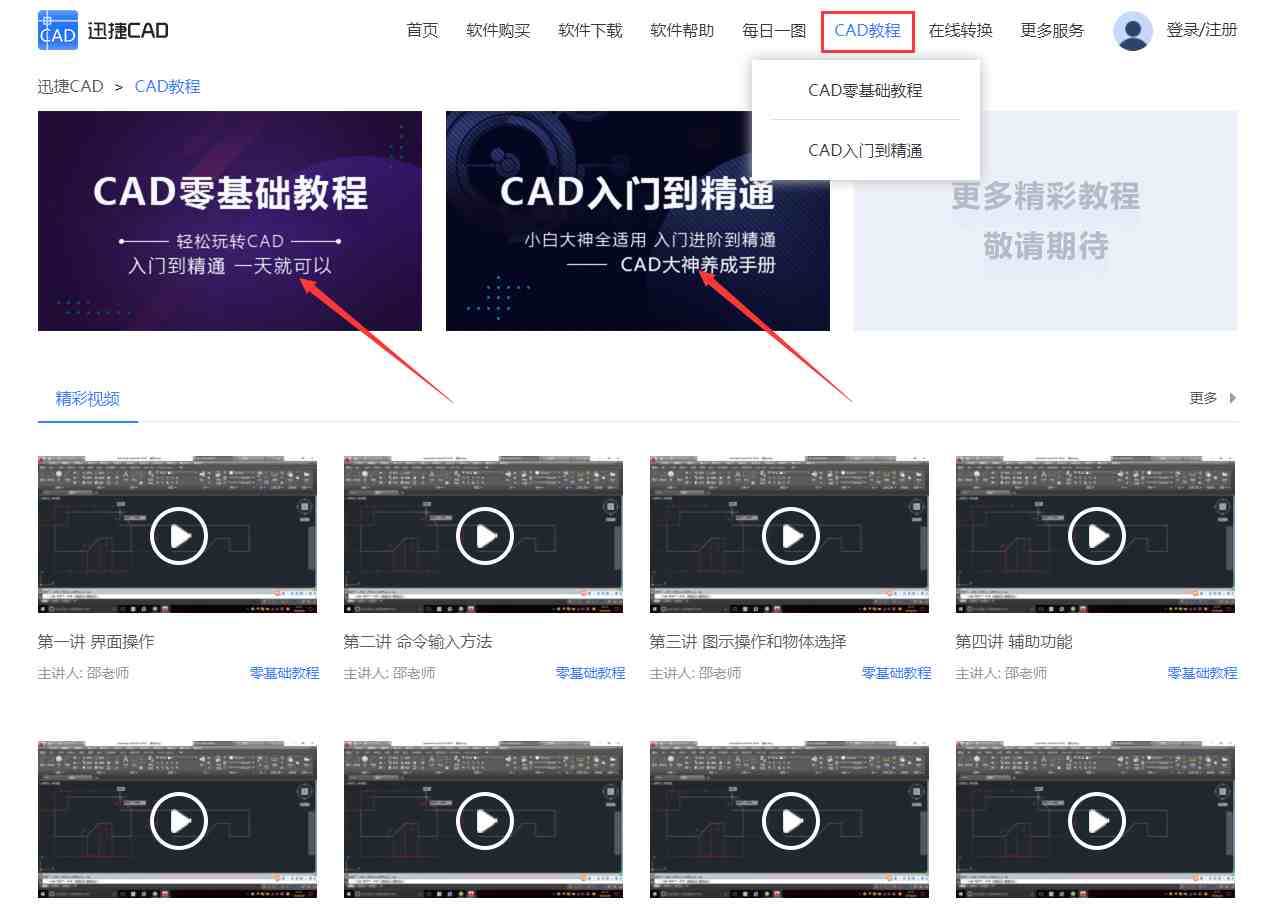

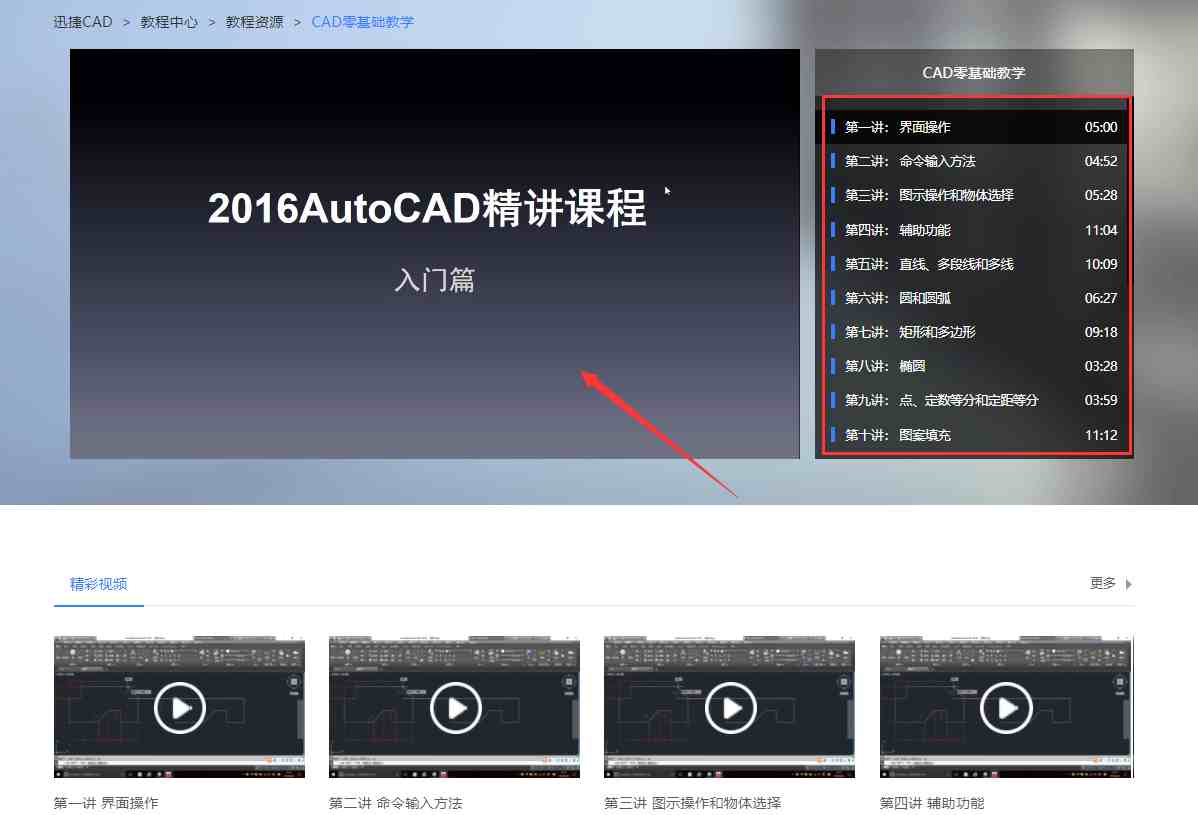

CAD视频课件哪里有呢?只要打开浏览器进入【迅捷CAD】官网,然后点击导航栏中的【CAD教程】,这里就有CAD零基础教程和CAD入门精通课程。
课程分为很多章节,每一节课都是知识点,我就是在这上面学的CAD,给我感觉是,老师讲解的很细,还会讲原理,当你理清脉络后,就特别容易掌握了。
悄悄告诉你,文末可以免费领取CAD视频课件哦。
三、掌握CAD基本命令
1、常用功能键
F1:获取帮助
F2:实现作图窗和文本窗口的切换
F3:控制是否实现对象自动捕捉
F4:数字化仪控制
F5:等轴测平面切换
F6:控制状态行上坐标的显示方式
F7:栅格显示模式控制
F8:正交模式控制
F9:栅格捕捉模式控制
F10:极轴模式控制
F11:对象追踪模式控制
2、常用Ctrl键
Ctr1+B:栅格捕捉模式控制(F9)
Ctr1+C:将选择的对象复制到剪切板上
Ctr1+F:控制是否实现对象自动捕捉(F3)
Ctr1+G:栅格显示模式控制(F7)
Ctr1+J:重复执行上一步命令
Ctr1+K:超级链接
Ctr1+N:新建图形文件
Ctr1+M:打开选项对话框
Ctr1+0:打开图像文件
Ctr1+P:打开打印对说框
Ctr1+S:保存文件
Ctr1+U:极轴模式控制(F10)
Ctr1+v:粘贴剪贴板上的内容
Ctr1+W:对象追踪式控制(F11)
Ctr1+X:剪切所选择的内容.
Ctr1+Y:重做
Ctr1+Z:取消前一一步的操作
Ctr1+1:打开特性对话框
Ctr1+2:打网开图像资源管理器
Ctr1+3:打开工具选项板
Ctr1+6:打开图象数据原子
Ctr1+8或QC:快速计算器.
3、尺寸标注
DAL, *DIMALIGNED对齐标注
DAN, *DIMANGUL AR角度标注
DBA, *DIMBASELINE基线标注
DCO, *DIMCONTINUE连续标注
DDI, *DIMDIAMETER直径标注
DED, *DIMEDIT编辑标注
DLI, *DIMLINEAR线性标注
DOR, *DIMORDINATE坐标标注
DRA, *DIMRADIUS半径标注
4、绘图命令
A:绘圆弧
B:定义块
C:画圆
D:尺寸资源管理器
E:删除
F:倒圆角
G:对象组合
H:填充
I:插入
J:对接
S:拉伸
T:多行文本输入
W:定义块并保存到硬盘中
L:直线
M:移动
X:炸开
V:设置当前坐标
U:恢复上一次操作
O:偏移
P:移动.
Z:缩放
四、学会正确使用图层
CAD里面有个默认图层,是0图层,我们可以再建实线图层、辅助线图层、中心线图层、标注图层等网等,建图层最好设置颜色和线型来进行区分。
此外,还有三个很好用的工具:
锁定:当图层被锁定时,可显示,可以绘图,可做当前图层,但不可以修改任何对象。
冻结:当图层被冻结时,不显示,不可以绘图,不可以做当前图层,不可以做任何修改。
开关:当图层被关掉时,不显示,可以绘图,可以做当前图层,不可以修改,但可以用参数删除。

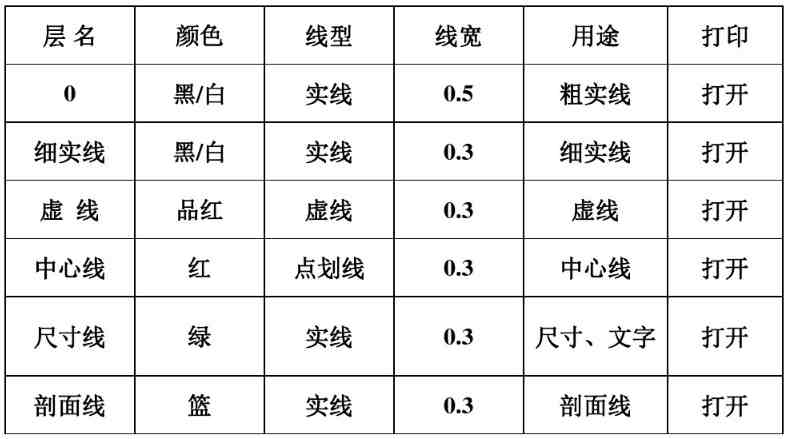

设置图层,分层绘图。图层、颜色、线型、打印要求如下:

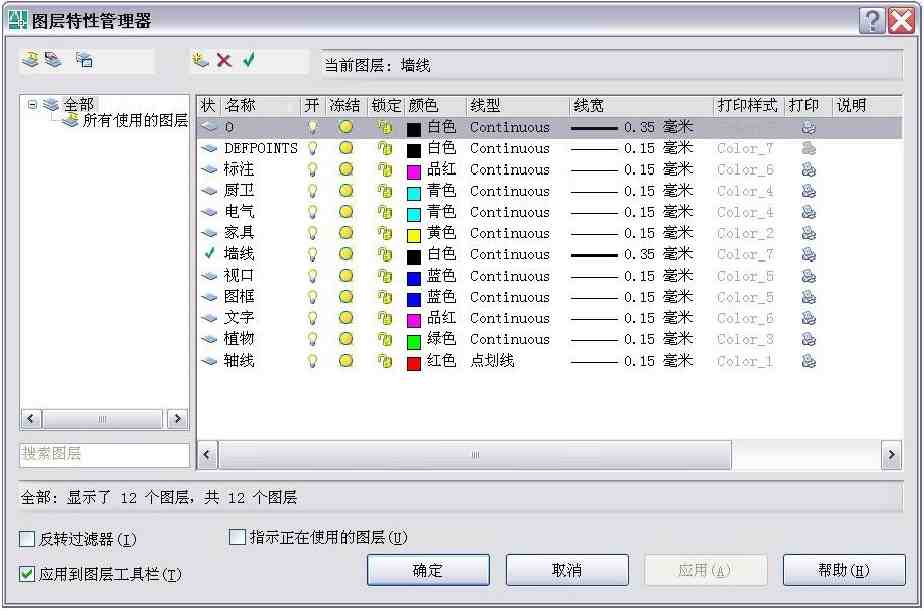

一般建筑图的图层设置:

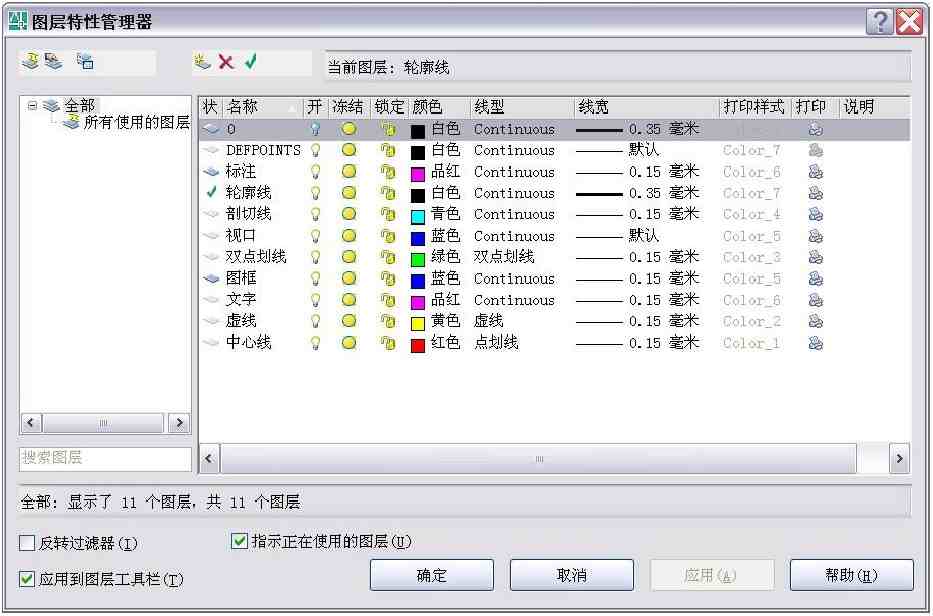

一般机械图的图层设置:
课后总结
1、熟练掌握一些常用的命令网,并理解各参数的用法,也就20~40个命令,其他命令可以做了解,对照的CAD视频课件,自己试着画图和实践。
2、边做边学,我用CAD已经2年了,有些命令也不完全了解,用时再查看资料学习,对照教科书一步一步反复的做,一定要注意多回头想想。
3、熟练掌握图层的用法,尽量在学习中多做笔记,教科书从头学,学不进去从头再学,这样学的好处是你可以在不经意的地方发现经典之处。
新手们要好好运用上面的方法,包你绘图事半功倍!
