腻子粉里加什么调配容易打磨 （刮腻子粉需要加什么抛）

这个问题不太像普通网友提出来的？

业内人士连这一点最基本的知识都不知道，还怎么混？

其实最近10年，市场上售卖的腻子粉，已经不需要我们添加任何辅助材料进去，师傅们用着个个都会乐开花。

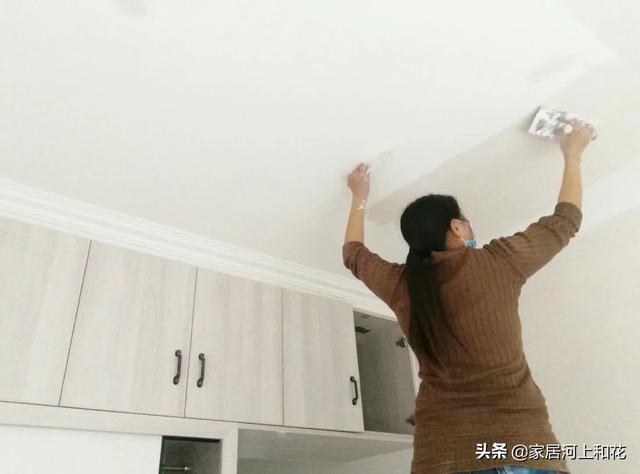

只是用于批刮墙壁的的腻子材料，都是有一定的分类，也就是不同成分腻子粉分别有着不同的批刮需求。

二十多年以前，批刮腻子那会儿还不叫腻子，内地都叫大白或者双飞粉；

云南一带叫“伤心粉”也就是一年到头挣不了几个钱意思。

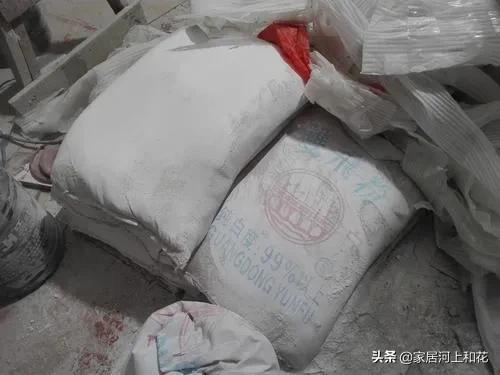

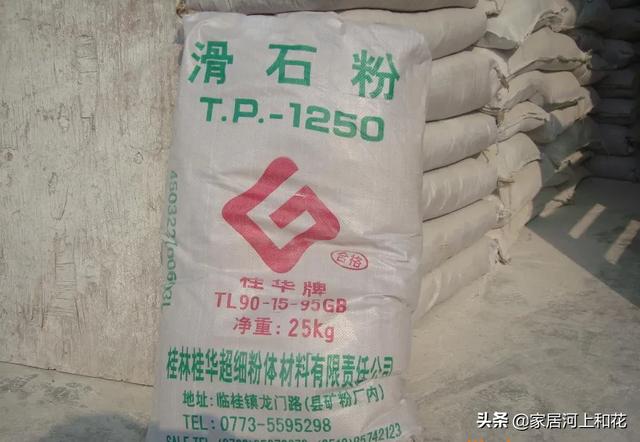

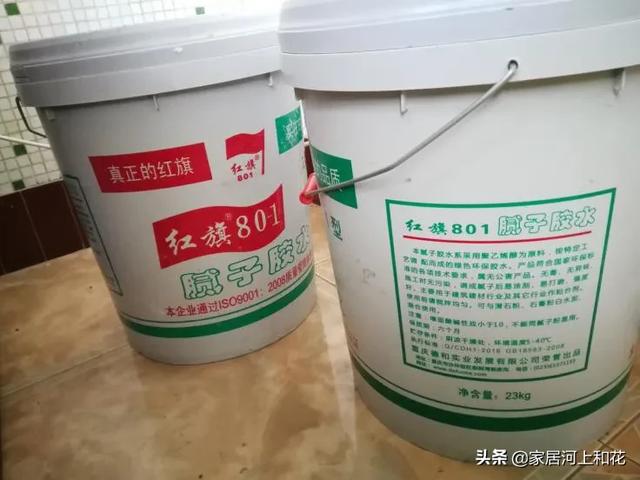

那会是使用双飞粉（碳酸重钙）添加滑石粉、801胶水、碳酸灰钙，用于乳胶漆的批刮基层，这是需要打磨做乳胶漆情况。

纯粹钢化仿瓷不需要滑石粉，成份为双飞粉、碳酸灰钙、碳酸氢钙+801胶水。

最初为了便于打磨，只能逐步的降低双飞粉含量，以及增加滑石粉含量解决；但是效果不见得多好，也做过降低胶水质量的实验。

滑石粉添加越多，由于基层未处理好的话，会造成很多蜂窝状态；降低胶水质量呢！

批刮起来吸水率太高不具备保持湿度的功能，反倒是弄巧成拙。

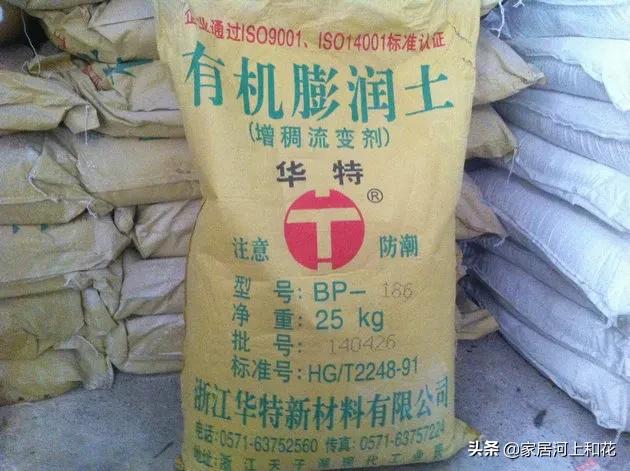

最后找到一种即能降低基层硬度，又不具备蜂窝状、还能够保持材质水分的原材料添加方法；那就是膨润土，业内称之为土粉；能够降低基层材质硬度，相对来说就有利于打磨。

使用前将一斤左右膨润土，放进二十五斤水里面，搅拌搁置就可以了。

最多半个小时，其就会充分膨胀发酵将水填满，随着时间推移体积还会增加一倍（通常都是提前做好发酵）。

之后每搅拌一桶腻子，用铲刀铲两块混合进去，即方便批刮还非常容易打磨，曾经一度成为涂料工的最爱。

信息增量：膨润土也叫做蒙脱石，分黄绿色、灰色、白色，其可用于数十种不同工农业、药品领域作为改良添加剂使用；其遇水可膨胀20-30倍体积，用于化工领域可起到去除石油毒素、汽油、煤油的净化作用。膨润土（蒙脱石）由于有良好的物理化学性能，可做净化脱色剂、粘结剂、触变剂、悬浮剂、稳定剂、充填料、饲料、催化剂等，广泛用于农业、轻工业及化妆品、药品等领域，所以蒙脱石是一种用途广泛的天然矿物材料。

大家使用添加膨润土的腻子材料，使用起来对于效果及施工情况没任何问题，

只是在冬季其不容易干燥的问题，一直以来都是添加胶水腻子无法规避的状况。

不知道是有意还是无意，突然间冒出了一种叫做干粉的大白批刮腻子材料；记得我们这里是一种叫做918的干粉品牌，最先杀入市场。

可见信息量的重要性，那个最初名不见经传的第一个干粉经销商，显然是赚的盆满钵满了。

第一次面世918干粉最大的好处（我们这里是918），就是干活轻松，冬季干燥速度快，打磨轻松+愉快。只是其硬度不好，必然使用寿命就不长久是硬伤。

所以十年前第一波占领市场的干粉如今是问题多多。“小编”可以确定那会第一波干粉里面，膨润土成分非常多。

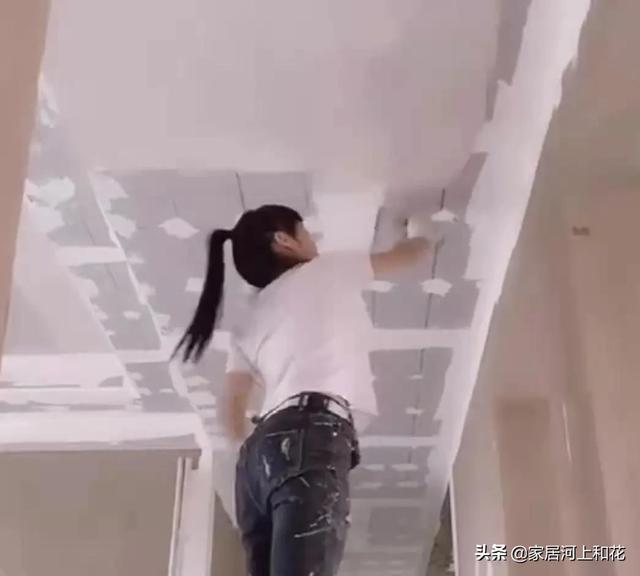

现在的腻子粉，已经不单单是简单的腻子粉了，现在有耐水型和不耐水型号腻子粉，还有成品腻子膏。

耐水型腻子粉其硬度更加好，肯定不利于打磨，但是对业主有利；不耐水型腻子粉对工人很有利，也就是打磨起来不费劲。

大家就会说了，不是有打磨机吗？用好点的腻子粉，用打磨机不就成了。

不行，小编很负责任的告诉你，如果腻子质量好，用打磨机也没用（勉强打磨出来也很粗糙），那不是水泥墙壁也可以用打磨机，打磨过后直接刷乳胶漆吗？

用质量不好的腻子粉，业主肯定不愿意；那么怎么办？“小编”肯定有办法，那就是多准备两个搅拌腻子的桶，有四个最好。

如果第二天你要批刮腻子，那么今天就搅拌四桶腻子准备好，让其充分发酵一晚上，第二天用时加少许水，再次用电钻搅拌均匀。

那即利于批刮还容易打磨，用一桶，搅拌一桶发酵放着以此类推（缺点是批刮太厚会裂口哈！只能用于薄薄的收面工序）。

因为这样做，材质得到了充分发酵，成分已经分解到最佳状态。

其次还有一种腻子膏，其原理和小编的搅拌腻子发酵原理相同；是将腻子粉用搅拌器搅拌为成品，通过真空包装拿到市场上销售，其发酵时间更加长；所以大部分腻子膏都非常有利于师傅批刮，打磨也非常轻松。

但是上述方式，都是将材质强度降低了的基础上，才有类似的功能；从某种角度考虑是不利业主的体现，也就是使用寿命降低了不少。也有个别腻子膏品牌，因为成分不同，其硬度还是特别的高，这对于涂料师傅是一种考验。

注意事项：

你觉得使用的腻子粉搅拌之后，使用过程打磨有难度；小编觉得你是冬季遇到的类似情况，如果夏季，相同的材料肯定是截然不同的体验。

因为大部分耐水型腻子粉有一个特点，就是只适合夏季使用，因为夏季干燥速度快就有利于打磨；冬季是慢慢干燥，其材质内的胶质全部都被提升在基层。

所以表层特别硬，只要表层被磨破内部其实很软，这同混泥土的养护原理类似，不同点在于混泥土是整体硬度提高，腻子是表层的硬度性能好。

可都是二十年实战总结来的经验，不怕任何人提意见，

现在不管腻子粉还是腻子膏，不可以胡乱添加东西进去；只能通过经验在使用过程中进行改善其性能，随便加东西容易起反应。

尤其是腻子膏，除了水什么都不可以加，腻子粉可以加入少量水泥，或者石膏在第一次批刮中起到改善硬度作用，第二次啥都不能加（悄悄告诉你，膨润土可以加）。

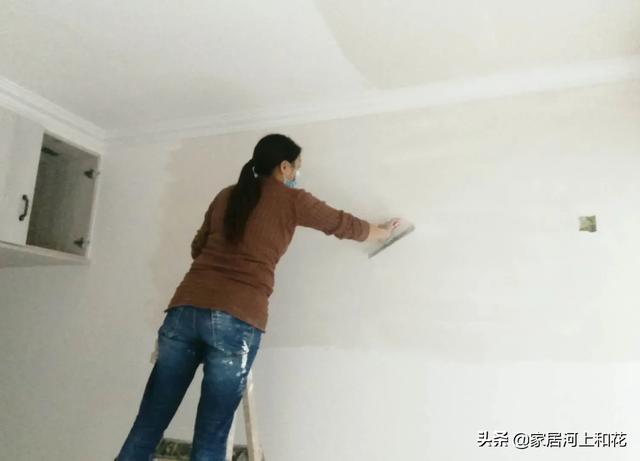

如果真的既不能加别的成分，材料又不能换的情况，只能采取“小编”那个提前发酵的办法；其次批刮工艺的要求，必须做到保证质量才行。只要保证批刮质量，临近打磨时基层会非常光洁，不会有太大的打磨难度。

补充观点：

对于业主的材质使用寿命顾虑，如果优质的施工工艺，不会存在类似问题。因为最初的石膏找平将基层处理好之后，后面两遍腻子批刮非常薄，经过打磨。

腻子层基本就只剩下两张纸那么薄，使用优质底漆滚涂过喷涂；底漆就会将整个腻子基层浸透，相对于腻子基层硬度就会非常高（注意：底漆至少混合40%水好点，底漆太稠不能良好的渗透整个腻子基层）。

反过来，如果施工工艺不好，才会不利于其使用寿命不长久。也就是腻子基层非常厚，乳胶漆的底漆不能将整个腻子基层浸透，其没得到硬度提高，使用寿命自然会受到影响。

写在最后

腻子粉有普通型号腻子粉、耐水型号腻子粉、钢化仿瓷腻子粉、腻子膏，如果是需要打磨的情况。

首先不能选择钢化仿瓷粉，里面碳酸灰钙成分较高不利于打磨。普通腻子粉可随便使用，不存在打磨难度，腻子膏大部分不存在打磨难度。

耐水型腻子粉夏季使用没问题，冬季最好不用耐水型腻子粉哈。稳妥一点呢，腻子粉提前做好发酵更有利于施工；只要以优质施工工艺步骤，业主的材质使用寿命方面顾虑，可以排除掉。
