cad如何裁剪(cad怎么切割一部分)

删除是将选中的图形整体删除，而修剪是将图形部分删除。在CAD中修剪命令是使用频率非常高的一个命令，延伸命令和修剪的命令效果相反，两个命令在使用过程中可以通过按Shift键相互转换。

一、删除

删除是CAD中使用得非常多的操作，因此提供了多种操作方式。比如我们可以按照CAD常规操作：单击删除按钮和输入命令。删除的命令是erase，快捷命令是E。我们可以先选择要删除的对象，然后单击删除按钮或输入E，也可以先执行命令，后选择对象，然后再回车确认删除。

除了这两种CAD中常用的方式外，我们还可以直接用键盘的delete键。先选择要删除的对象，直接按键盘上的Delete键，这样就能直接删除选中的图形。

二、修剪与延伸

所谓修剪，就是将多余的部分用其他图形剪掉；而延伸，指将线延伸到与其他图形相交的位置。

修剪和延伸的基本技巧首先是选择，首先要选择修剪、延伸边界，或称为切割对象，也就是选择作为修剪和延伸的基准的对象，然后就是选择要被修剪或延伸的对象，掌握了这两者的选择技巧就基本掌握了修剪和延伸的操作。

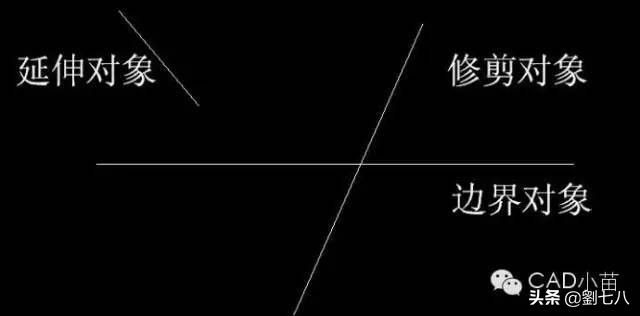

用上面这样简单的例图先了解一下修剪和延伸的基本操作，步骤如下：

1、单击修剪按钮或输入TR命令，回车。

2、点选上图中的边界对象后，回车。

3、在修剪对象的上半部分单击，完成修剪。

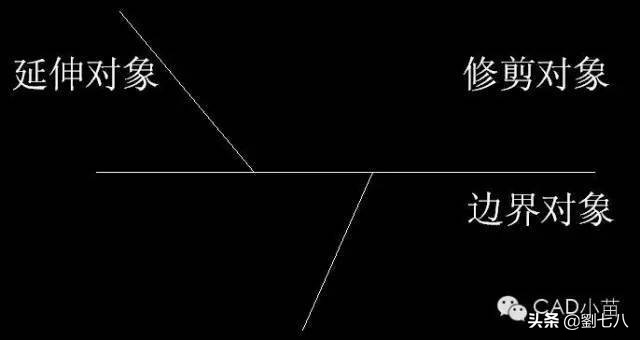

4、按住Shift键，单击要延伸的对象，完成延伸。结果如下图所示。

这是修剪和延伸的一个最基本操作，刚开始学习的时候要注意：

1、注意看命令行提示，由于边界对象可以选择多个，必须按回车或空格确认才能进行后面的修剪。

2、另外要知道修剪时按住SHIFT键就可以切换成延伸，反之亦然，不需要退出修剪命令去再执行一次延伸命令了。

3、修剪边界也可以作为被修剪的对象，被其他边界修剪。

修剪的选择技巧

修剪延伸不仅支持一些简单的点选和框选，还支持一些非常特殊的选择方式。掌握了选择的技巧，可以使修剪的操作效率成倍提升。

修剪边界对象（切割对象）支持常规的各种选择技巧，点选、框选，而且可以不断累加选择。当然，最简单的选择方式是当出现选择修剪边界时直接按空格（回车）键，此时将把图中所有图形作为修剪边界，我们就可以修剪图中的任意对象。将所有对象作为修剪对象操作非常简单，省略了选择修剪边界的操作，因此大多数设计人员都已经习惯于这样操作。但建议还是具体情况具体对待，不要什么情况都是用这种方式。

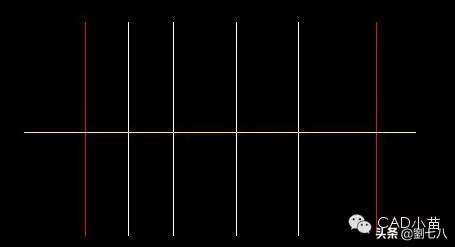

有些情况不适合用所有对象作为修剪边界，例如下图所示情况，要修剪两条红线之间的黄线，如果直接回车选择所有对象作为修剪边界，修剪时就需要点五次，如果只选择两条红线作为边界，修剪时只要点一次就可以了。

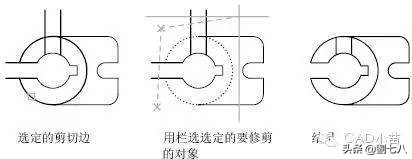

另外被修剪对象还有一种特殊模式：围栏（F），也就是可以拉一条线，与次线交叉的部分都被修剪，如下图所示。

除了选择的技巧外，修剪和延伸还有边缘和投影模式，这里就不再详细介绍了。

总结：

修剪和延伸最重要的就是要掌握好选择修剪边界和修剪对象的技巧。刚开始绘图的时候，都会规规矩矩地输入坐标或捕捉，但学会了修剪和延伸后，在绘制图形时有时可以不用特别精确控制长度，甚至可以用构造线、射线来代替直线，然后通过修剪和延伸对图形进行修整。
