分解一下串口及握手的基础知识(UTF-8的区别)

在我发的DIY前篇的帖子里面，提到了工欲善其事，必先利其器，然后从国庆期间就开始撸码，然后拖拖拉拉撸了二十多天，串口软件终于有了雏形。。如果按着这个进度，我估计DIY是要泡汤了。

为什么要自己撸串口软件，主要就是因为其他的串口软件并不理想，功能太受限。

我撸的这个软件，我给他命名叫做visual-serial，我也实在是想不出好的名字了，这款软件的最大特点是具有扩展性，用户可以根据自己的需要扩展功能。这款软件是开源的，GitHub地址是：../img2/k5imbuyqfyi ，如果你感觉这个软件有点用，请帮我点点star（我建议写代码的坛友，一定要把git用起来，这个工具的功能太强大了，用起来你会受益匪浅，哦对了，我这里有个电子书，对使用GitHub会有帮助，下载地址：http://download.eeworld.com.cn/detail/lcofjp/565631（有经济能力的请尽量支持正版。。）），欢迎有想法、有兴趣的人一起来完善这个软件，欢迎广大坛友提出各种意见和建议。

这款软件基于electron框架开发，使用的语言是HTML、CSS、JavaScript/Node.js，为什么选择这个平台，很多人可能跳出来说为什么不用QT，不用Python，我认为electron框架的主要优点在于：

易扩展，只要添加或者修改js文件就能达到添加或者修改功能的目的，不需要编译，比如说，这个软件没有你想要的波特率（前提是系统要支持这个波特率），好的，打开相应的js文件，找到对应的源码，在数组里添加一个数字就搞定了。或者增加中间件，都是轻而易举。

JavaScript开发会比较省时省力，至少要比C++开发容易的多，高级语言一行代码顶c/c++好几行，而且js的各种库很全面，目前visual-serial的主要代码不到1000行。每个中间件的代码不足100行

不过具有优点的同时，缺点肯定避免不了：

虽然理论上支持 =windows7, macOS, 部分Linux系统，但是不支持XP

软件体积比较大，打成压缩包后大约50M，因为这是一个框架，集成的功能实在太多了，虽然我们用不到

运行会比较占资源，费CPU和内存

广大电工可能不熟悉JavaScript，但是JavaScript至少在语法上是属于C系的，你看懂JavaScript应该很容易，至少要比python什么的容易。

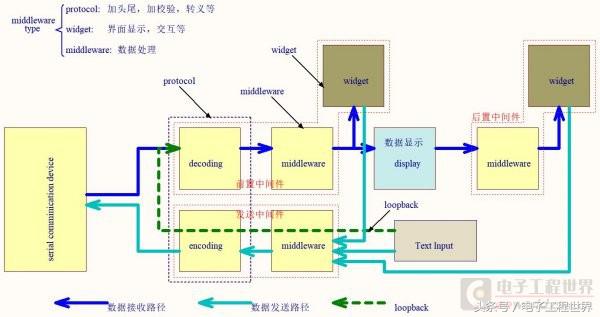

现在来说说这个软件的特点，前面提到了，最大的特点是可扩展性高，可扩展性就是通过中间件来实现的，所谓中间件，就是一个函数，放在数据流中对数据进行一定的处理，用一个图来描述可能更直观：

中间件的我给他分成了三类，middleware，protocol和widget。

middleware就是一个简单的函数，对数据进行一定的处理。

protocol呢，他定义了两个函数，encode和decode，分别完成某种协议的封装和解析。

widget用来扩展界面与用户实现交互，或者是对数据的展示。

从实现上来说，middleware和protocol都是一个单独的js文件，widget是一个文件夹，里面通常包含html、css和js文件

目前软件附带了几个中间件示例，分别是FF-protocol、savetofile、timeout、drawgraph、characterEncoding。

FF-protocol:

假设有某数据格式规定：数据帧以0xFF开头、0xFF结尾，数据中出现的FF转义为FE 01，FE转义为FE 00，数据末尾增加异或校验和。 decode方法完成的工作包括：检测起始的FF字节，然后开始接收数据并进行转义和计算校验和，直到接收到尾部的FF，此时如果校验和正确，则把数据传给下一个中间件。 encode方法就是对数据增加头尾FF、转义和加入校验和，然后传给下一个中间件。示例：

56 A2 D3 91==encode== FF 56 A2 D3 91 B6 FF

FF 56 A2 D3 91 B6 FF==decode== 56 A2 D3 91

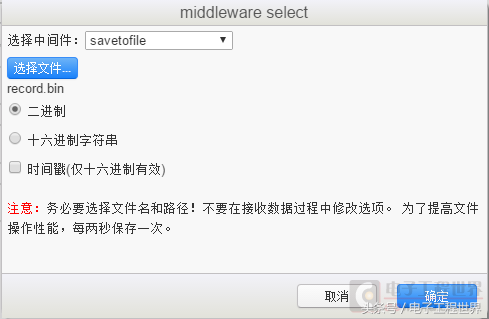

savetofile:

顾名思义，把经过这个中间件的数据保存到文件中，并继续传递数据至下一个中间件。

timeout:

如果数据帧没有具体的格式，无法判断数据的头尾，可以用超时时间来粗略判断帧的结束。如果等待设定的毫秒数内未再收到数据，则把已经收到的数据传给下一个中间件。 注意：计算机的计时并不准确，尤其是计算机任务繁重的时候，因此选择这个中间件是个下策。

characterEncoding：

完成字符串编码的转换，支持多种编码，如UTF8,UTF16,GB18030，因此数据发送和接收可以支持各种字符编码。 软件默认的接收和发送采用UTF8编码，UTF8兼容ASCII，如果数据中包含ASCII之外的字符，则需要注意编码转换问题。

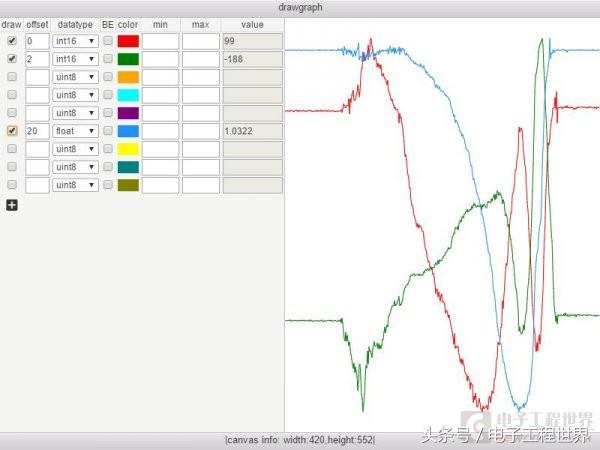

drawgraph：

这是一个窗口扩展，可将数据按特定类型提取，并画出变化曲线。其中BE为设置大端模式，min和max设置绘制曲线时的最小和最大取值范围，不设置为自适应范围。

这些仅仅是我写的示例，可能是用处并不是很大，我的目标其实就是想集成电工们最常用的一些功能、一些协议，做成中间件，满足电工们的日常需求。所以，坛友们的反馈和建议非常重要，能参与到这个项目中更是求之不得。目前只是搭起了架子，后续还会持续改进。

数据发送

数据发送主要有字符串和十六进制发送两种方式。这些功能比较基础没有可介绍的，值得一提的是，以十六进制发送的时候，可支持多种十六进制格式以及宽松的判断，例如：

{0x45, 0x56, 0x89, 0xAB, 0xF2} = 45 56 89 AB F2

08H 58H 9AH BCH = 08 58 9A BC

0x120x560x8a 9F7C62 3 B 5 = 12 56 8A 9F 7C 62 03 0B 05

基本功能我不在这里啰嗦了，我写了个文档在GitHub上：https://lcofjp.github.io/visual-serial/

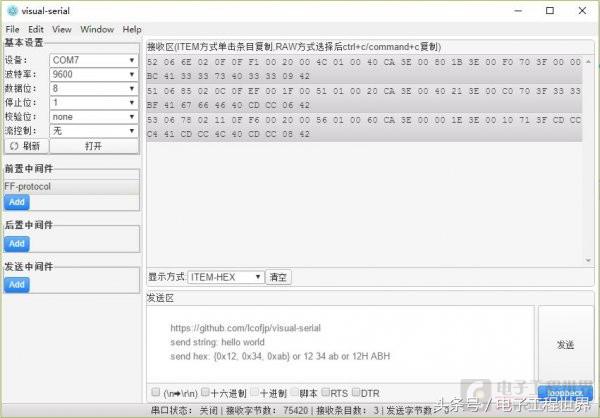

虽然主界面很丑，但是我还是上个图吧：

欢迎各位坛友下载体验，您的使用就是对我最大的支持，如果有任何意见和建议，软件有什么bug，欢迎到QQ群309018200或者本帖留言。

下载地址：

https://pan.baidu.com/s/1mhAt4Ju

目前只提供了windows和macOS的版本，解压之后是个文件夹，在里面找visual-serial.exe。。。。。
