防静电接地（防雷接地、保护接地、防静电接地常识）

防静电接地（防雷接地、保护接地、防静电接地常识）

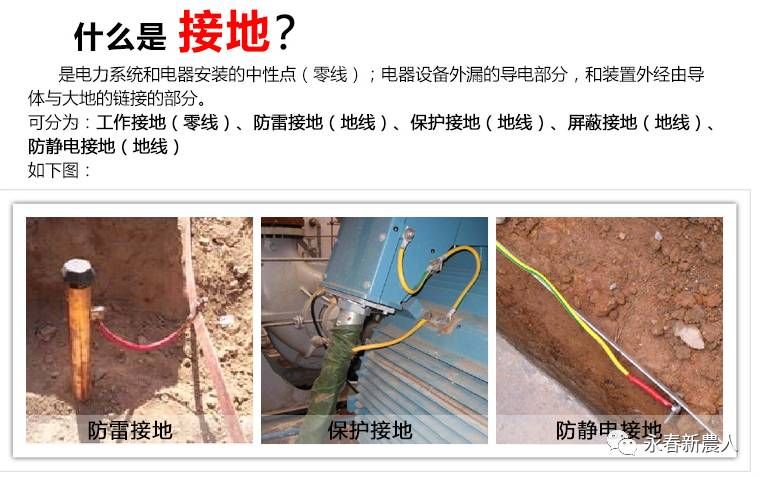

防雷接地分为两个概念，一是防雷，防止因雷击而造成损害；二是静电接地，防止静电产生危害。

主要网类型

一、工厂防雷分为整体结构防雷，就是主厂房防雷，主要基础打接地极、接地带，形成一个接地网，接地电阻小于10欧。再与主厂房的钢筋或钢构的主体连接。水泥混凝土屋顶接避雷带或避雷针，墙外地面还得留有接地测试点，钢构应用镀锌扁铁作直接引到屋顶。

二、供电系统接地分为保护接地和工作点接地，保护接地是带电设备外壳接地。工作点接地指零线接地，接地网做法与避雷接地方式一样，接地电阻小于4欧。如达不到要求，则应加接地极，条件不好的，应加电解物及（或）更换土壤。工作接地和保护接地在配电室独立引出，系统可并为一个。工作方式，如地线和零线分开，也可合为一引到用电系统（或设备）。接地系统须重复接地。也有独立分开的方式，TN-S系统。零地不能再合为一。

三、仪器仪表接地系统。该系统接地电阻小于1欧，不能与防雷接地连接。

四、防静电接地，如油管等，每隔（弯头）35米就得有一处可靠接地（可系统也可独立），电阻小于30欧。

组成

防雷接地装置部分概念：

1） 雷电接受装置：直接网或间接接受雷电的金属杆（接闪器），如避雷针、避雷带（网）、架空地

线及避雷器等。

2） 引下线：用于将雷电流从接闪器传导至接地装置的导体。

3） 接地线：电气设备、杆塔的接地端子与接地体或零线连接用的正常情况下不载流的金属导体。

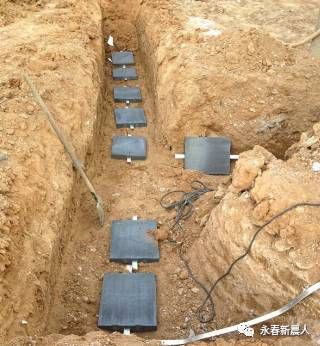

4） 接地体（极）：埋入土中并直接与大地接触的金属导体，称为接地体。分为垂直接地体和水平接地体。

5） 接地装置：接地线和接地体的总称。

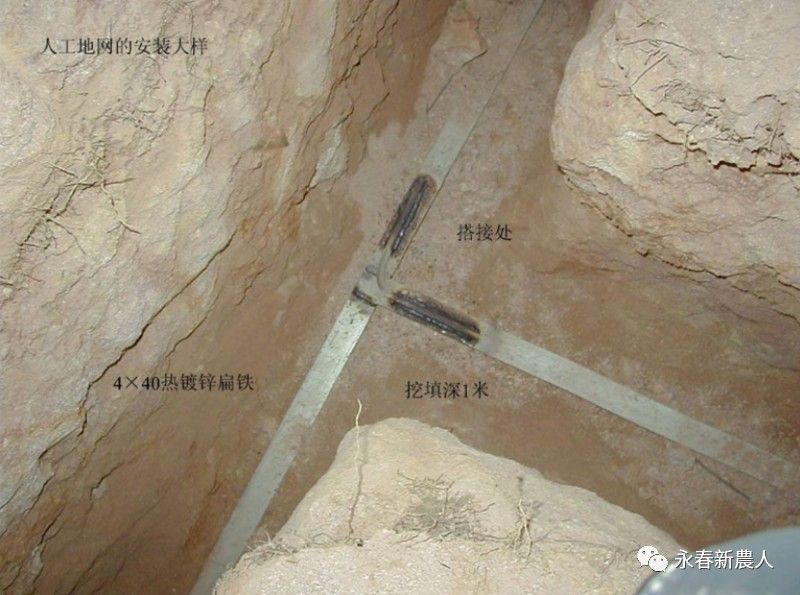

6） 接地网：由垂直和水平接地体组成的具有泄流和均压作用的网状接地装置。

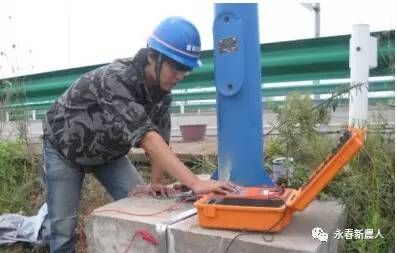

7） 接地电阻：接地体或自然接地体的对地电阻的总和，成为接地装置的接地电阻，其数值等于接地装置对地电压与通过接地体流入地中电流的比值。同时接地电阻也是恒量接地装置水平的标志。

防雷分类

1） 第一类：制造、储存火工品等，因火花引起爆炸，造成巨大破坏和人身伤亡；具有0区或20爆炸危险场所的建筑物；具有1区或21区爆炸危险场所。

2） 第二类：国家重点文物单位；国家级建筑及大型建筑；国家特级及甲级大型体育馆；制造、储存火炸药及其制品的危险建筑物，且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者；具有1区或21爆炸危险场所，且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者；具有2区或22区爆炸危险场所；具有爆炸危险的露天钢制封闭气罐。

3） 第三类：除开一、二类为第三类

防腐蚀

接地装置容易发生腐蚀的部位主要有:

（1）设备接地引下线及其连接螺丝；

（2）各焊接头；

（3）电缆沟内的均压带；

（4）水平接地体

防腐蚀措施：

（1）接地体采用铜材、铜包钢接地体或热镀锌材料；

（2）焊接处刷沥青漆或银粉漆；

（3）采用阴极保护。

今日头条保护接地

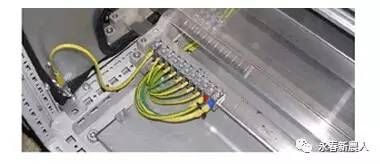

保护接地，是为防止电气装置的金属外壳、配电装置的构架和线路杆塔等带电危及人身和设备安全而进行的接地。

所谓保护接地就是将正常情况下不带电，而在绝缘材料损坏后或其他情况下可能带电的电器金属部分（即与带电部分相绝缘的金属结构部分）用导线与接地体可靠连接起来的一种保护接线方式网。接地保护一般用于配电变压器中性点不直接接地（三相三线制）的供电系统中，用以保证当电气设备因绝缘损坏而漏电时产生的对地电压不超过安全范围。

作用：使电工设备的金属外壳接地的措施。可防止在绝缘损坏或意外情况下金属外壳带电时强电流通过人体，以保证人身安全。

如果家用电器未采用接地保护，当某一部分的绝缘损坏或某一相线碰及外壳时，家用电器的外壳将带电，人体万一触及到该绝缘损坏的电器设备外壳（构架）时，就会有触电的危险。

相反，若将电器设备做了接地保护，则出现单相接地短路或漏电故障时会在线路中产生较大的短路电流或漏电电流，从而使上级保护器件（断路器或漏电断路器）动作脱扣，自动切断故障线路电源，以便及时进行检查维修。这样就避免了电器设备漏电状态运行对人身（或设备）构成的威胁。

防静电接地

防静电接地是针对静电敏感元件采取静电保护措施的接地，主要连接的是静电防护用品；
