测小灯泡的电功率(额定功率、实际功率)

对于《测量小灯泡的电功率(额定功率、实际功率)》这一部分知识,是每年中考必考的知识之一,常见的就是实验题,并且分值一般在8~12分之间,除此之外还会在选择题、填空题和计算题中出现,总分值在20~25分之间,作为电学部分的必考知识点,所以在复习时务必多下功夫。实验题有时候会让你去设计实验,然后根据测出的物理量,用字母表达式来表示出功率等物理量,变式较多,比较灵活,但是只要把实验原理、过程了解清楚,也很容易拿分。

测小灯泡的电功率(额定功率、实际功率)-第1张图片


知识回顾:额定值与实际值

额定值:出产商在用电器上标注的数值(包括额定电压、额定电流、额定功率),一般在铭牌和说明书上,是为了保证用电器正常、安全工作时确定的,所以至关重要。

实际值:是用电器在实际使用时,由于电压不稳定或者电压达不到额定值时出现的数值(实际电压、实际电流、实际功率)叫做实际值。

额定电压:用电器正常工作时的电压叫做额定电压,通常用U额表示。

额定电流:用电器在额定电压下工作时的电流叫做额定电流,通常用I额表示。

额定功率:用电器在额定电压下工作时的功率叫做额定功率,通常用P额表示,P额=U额I额。

测小灯泡的电功率(额定功率、实际功率)-第2张图片

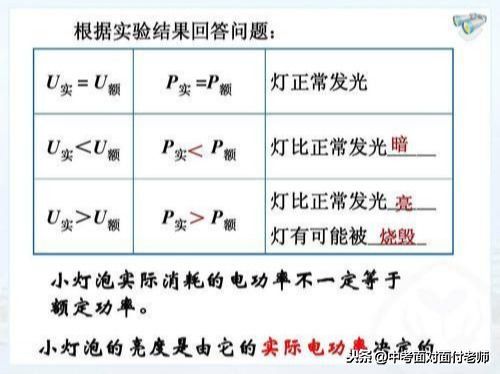

常考的就是小灯泡的额定功率、实际功率跟小灯泡亮暗的关系判断:下面的知识点很重要!!!

(1)小灯泡的亮暗只与实际功率有关,与其额定功率无关;

(2)只有实际电压达网到小灯泡的额定电压时,小灯泡才能正常工作;

(3)当小灯泡正常工作时,小灯泡两端的电压就是它的额定电压,通过小灯泡的电流就是它的额定电流,此时小灯泡的实际功率等于额定功率(U额=U实,P额=P实);

(4)额定电压相同的两个小灯泡,额定功率大的电阻小,额定功率小的电阻大(根据P=U/R可推出);当它们串联时,额定功率小的灯亮,额定功率大的灯暗;当它们并联时,额定功率大的灯亮,额定功率小的灯暗(根据P=IR和P=U/R可推出)。

测小灯泡的电功率(额定功率、实际功率)-第3张图片


例题分析

题目:一个灯泡上印着“PZ220-40”的字样,其中“220”表示灯泡的(额定电压)为220V;它两端的实际电压为200V时,实际功率为(33)W(注:灯泡的电阻不随温度的变化而变化)。

解析:当电压为220V时,小灯泡不能正常工作,此时小灯泡的实际功率不等于40W,所以首先要根据铭牌,算出小灯泡的电阻,再根据公式P=U/R计算小灯泡的实际功率。由P额=U额/R得,R=220V/40=1210,P实=P=U/R=200V/1210≈33W。

怎样测量小灯泡的额定功率

实验目的:测量小灯泡正常工作时的电功率P额

实验原理:根据公式P=UI,测出小灯泡正常工作时两端的电压和电路中的电流,计算出小灯泡的额定功率

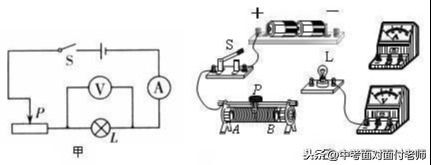

实验电路:如下图

测小灯泡的电功率(额定功率、实际功率)-第4张图片


实验器材:小灯泡、电压表、电流表、滑动变阻器、电源、开关、导线

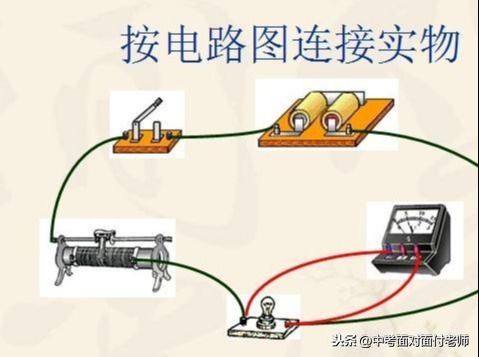

实验步骤:(1)按照电路图连接实物电路;(2)把滑片滑到最大阻值处,闭合开关,调节滑动变阻器,使小灯泡两端的电压为额定电压,观察小灯泡的发光情况,记录电流表、电压表示数;(3)断开开关,整理实验器材;(4)根据公式P=UI计算小灯泡的额定功率。

实验注意:连接过程中,电路应始终处于断开状态;根据小灯泡的额定电压估算电路中电流、电压的最大值,选择电压表、电流表的合适的量程;连接完,闭合开关前,应检查滑动变阻器的滑片是否处于最大阻值处;调节滑网片时应注意缓慢滑动,并且观察电压表示数。

测小灯泡的电功率(额定功率、实际功率)-第5张图片

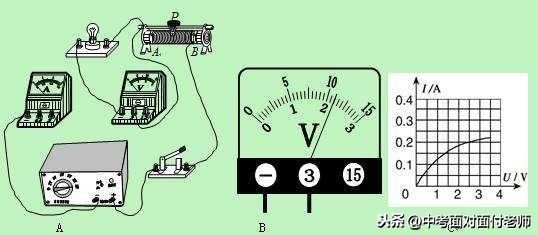

怎样测量小灯泡的实际功率

实验目的:测量小灯泡网工作时的实际电功率P实

实验原理:根据公式P=UI,测出小灯泡在电路中工作时两端的电压和电路中的电流,计算出小灯泡的实际功率

实验器材:小灯泡、电压表、电流表、滑动变阻器、电源、开关、导线

实验步骤:(1)按照电路图连接实物电路;(2)把滑片滑到最大阻值处,闭合开关,调节滑动变阻器,使小灯泡工作,记录电流表、电压表示数;(3)断开开关,整理实验器材;(4)根据公式P实=U实I实计算小灯泡的实际功率。
