标准配电箱尺寸（家用配电箱的尺寸怎么选择？）

家用断路器的数量

配电箱的设计，要从最后一级开始，倒着往前计算。因此，在设计家用配电箱时，首先要从用电端开始。

家庭五孔插座的额定电流为10A，因此，作为它的保护装置，应较大网于插座的额定电流，但是不能超过太多，以免发生误跳闸或不跳闸的现象。

一般来说，一个断路器，只能控制一个20平米左右的房间里的所有五孔插座，如果控制的过多，就会造成多个五孔插座同时使用时，干路电流过大。而如果将断路器的选型增大，就有可能在插网座使用数量较少的时候，断路器不调整的现象。

因此，单个漏电断路器，只能控制一个房间。而像卫生间、厨房这种用电量较大的地方，虽然网房间面积小，通常也是用一个单独的漏电断路器控制。

此外，每个热水器、空调，都需要有一条独立的回路，用单独的漏电保护器控制。

最后，是所有房间的电灯，共用一个普通断路器。

家用断路器的尺寸

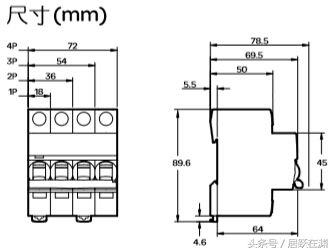

清楚了数量，就需要计算断路器的总尺寸了。断路器的高度都是相同的，为22mm。

在宽度方面，我们通常用“位”或“级”或“P”来形容。例如，总开关通常使用2P断路器，电灯开关使用1P断路器，五孔插座使用1P+漏电断路器，三孔插座使用2P+漏电断路器。

在这里，1P的宽度为17.5mm，2P即两个1P的宽度。其中“+漏电”是指断路器上加装了漏电保护器的附件，就是常说的漏电开关。漏电保护器的宽度，与1P断路器的宽度相同，均为17.5mm。

国产断路器做不到如此严谨，一般来说，习惯性将1P的宽度默认为18mm。

这样一来，就很容易计算了，总开关36mm，1P断路器18mm，1P+漏电36mm，2P+漏电54mm。

配电箱尺寸

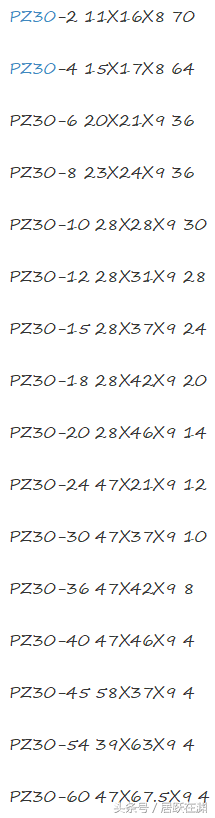

根据所选断路器数量及尺寸，左右两侧各留35mm的空隙，即可选择配电箱尺寸。常用的家庭配电箱，为PZ30型号。PZ30箱的标准尺寸（长X宽X高）如下图，非标准尺寸只能定做▼
