洗衣机水位开关（洗衣机水位开关的结构原理）

洗衣机水位开关（洗衣机水位开关的结构原网理）

1、水位开关的结构

水位开关是对水位高低进行检测的部件，在波轮式洗衣机中常见的为单水位开关，如下图所示。单水位开关只能对单一水位进行检测，即在开始进水之前，先将单水位开关设定在某一水位高度上，当水位达到该设定值后，进水电磁阀关闭，停止供水。

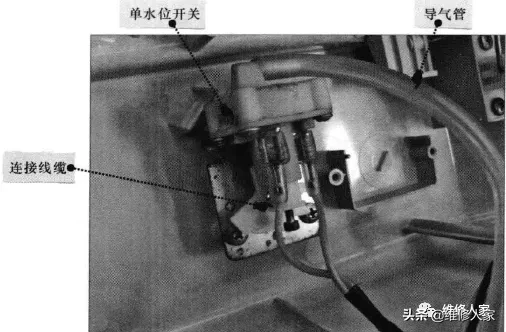

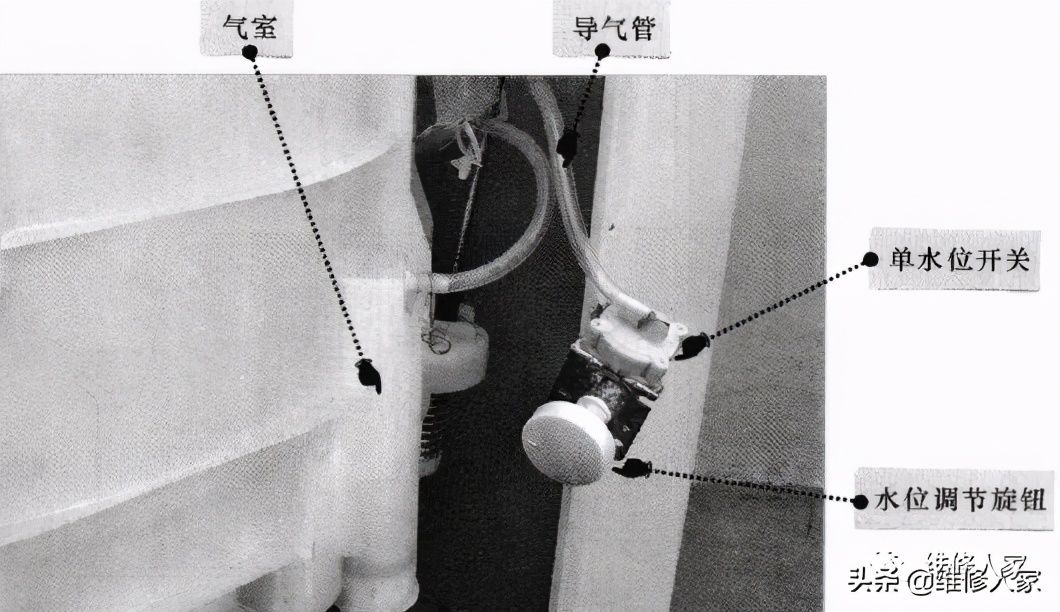

单水位开关通常安装在波轮式洗衣机的围框内，它通过水位调节旋钮控制洗衣桶水位的高低，单水位开关通过一根导气管与洗衣桶上的气室相连，形成水压传递系统，通过水压和气压的变化，对水位进行检测，下图所示为单水位开关、导气管和气室。

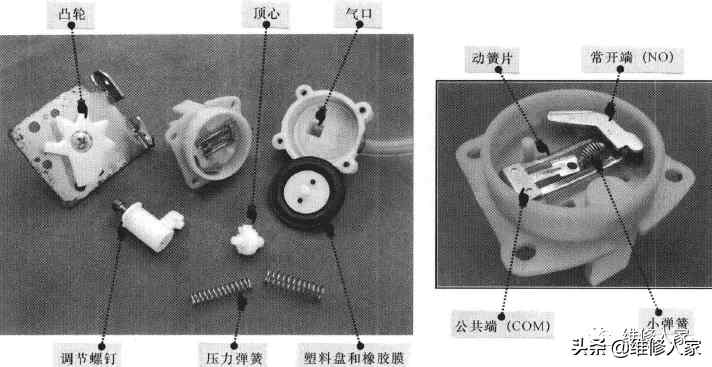

下图所示为典型单水位开关内部组成部件。从图中可以看出，单水位开关内部主要由凸轮、顶心、调节螺钉、压力弹簧、塑料盘和橡胶膜、常开端、公共端和小弹簧等部分组成。

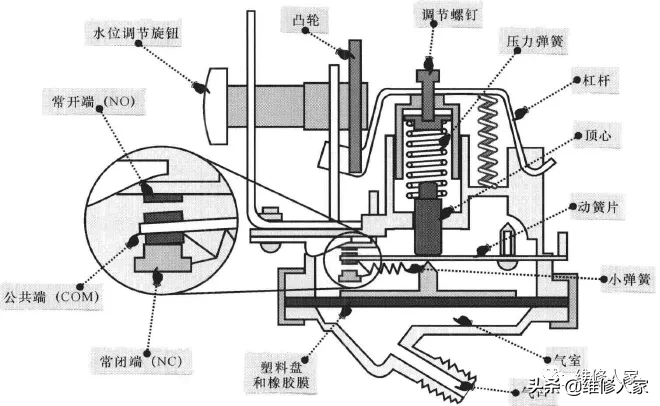

下图所示为典型单水位开关的内部结构剖面图。从图中可以看出单水位开关各主要部件的安装位置及关系。单水位开关气口连接导气管，气口与塑料盘和橡胶膜之间的空间称为气室。通常单水位开关中只网有一组触点，其中公共端用COM表示，常开端用NO表示, 常闭端用NC表示。

2、水位开关的工作原理

水位开关是检测洗衣机洗衣桶水位高低的部件，它通过气室、导气管对水位高低进行检测，当水位到达事先设定的水位时，水位开关内部触点接通，控制电路就会切断进水电磁阀供电，从而停止进水。

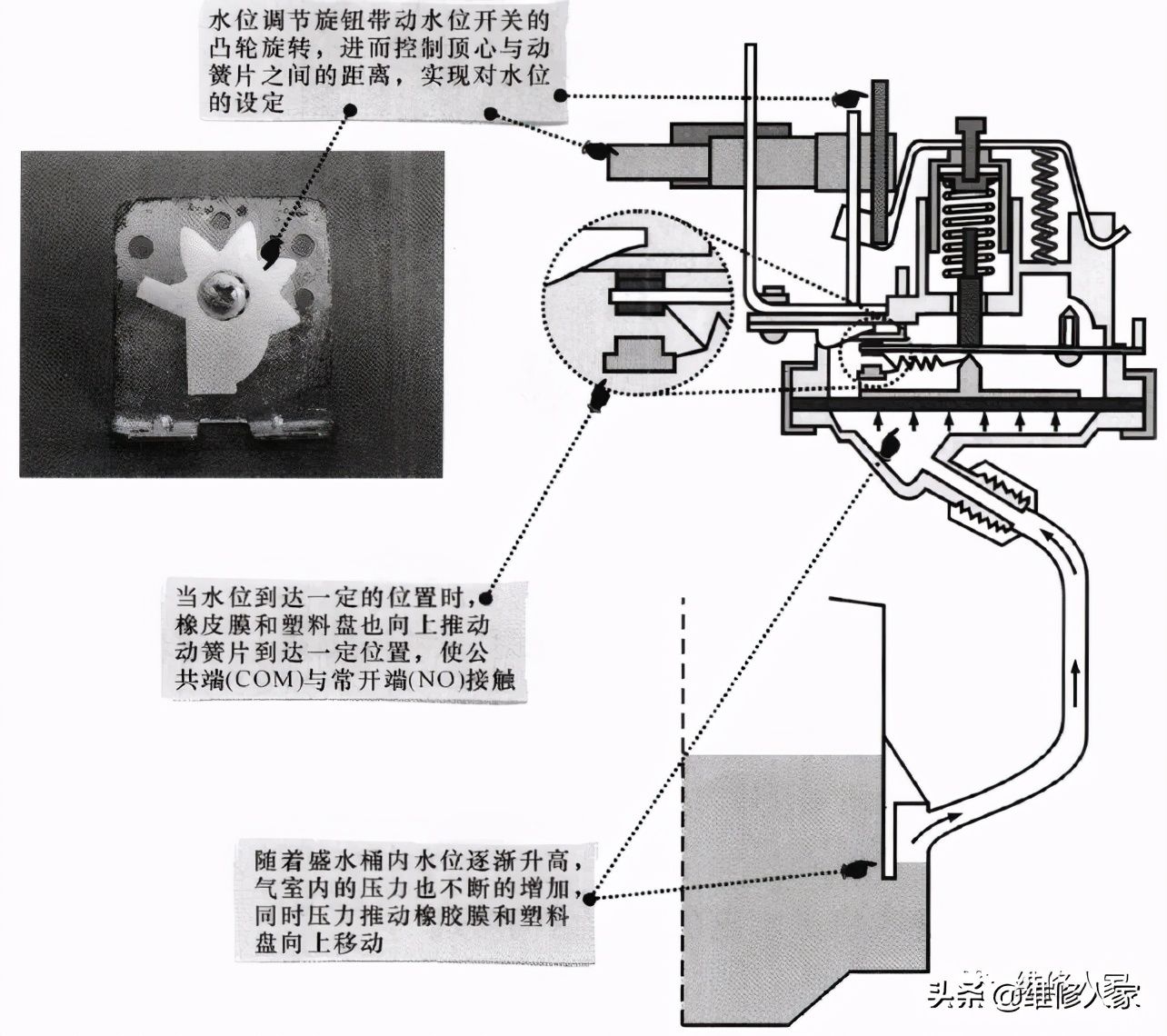

水位调节旋钮用以调节水位的高低，水位调节旋钮会带动水位开关的凸轮旋转，进而控制顶心与动簧片之间的距离，也就是说，设定的水位越低，顶心与动簧片之间的距离越近; 设定的水位越高，顶心与动簧片之间的距离越远。无论设定的水位高低如何，在水位未达到设定值的情况下，水位开关内的公共端始终与常闭端接触。

随着盛水桶内水位的上升，气室内的压力变大，压力通过导气管推动气室上方的橡胶膜和塑料盘向上移动，进而使动簧片向上移动，当水位压力推动水位开关的公共端网与常开端接触时，表示水位到达设定值，水位开关会通过常开端与公共端连接的线缆将信号传送到操作控制电路板中，操作控制电路板便会断开进水电磁阀的供电，停止进水。

3、水位开关的检测

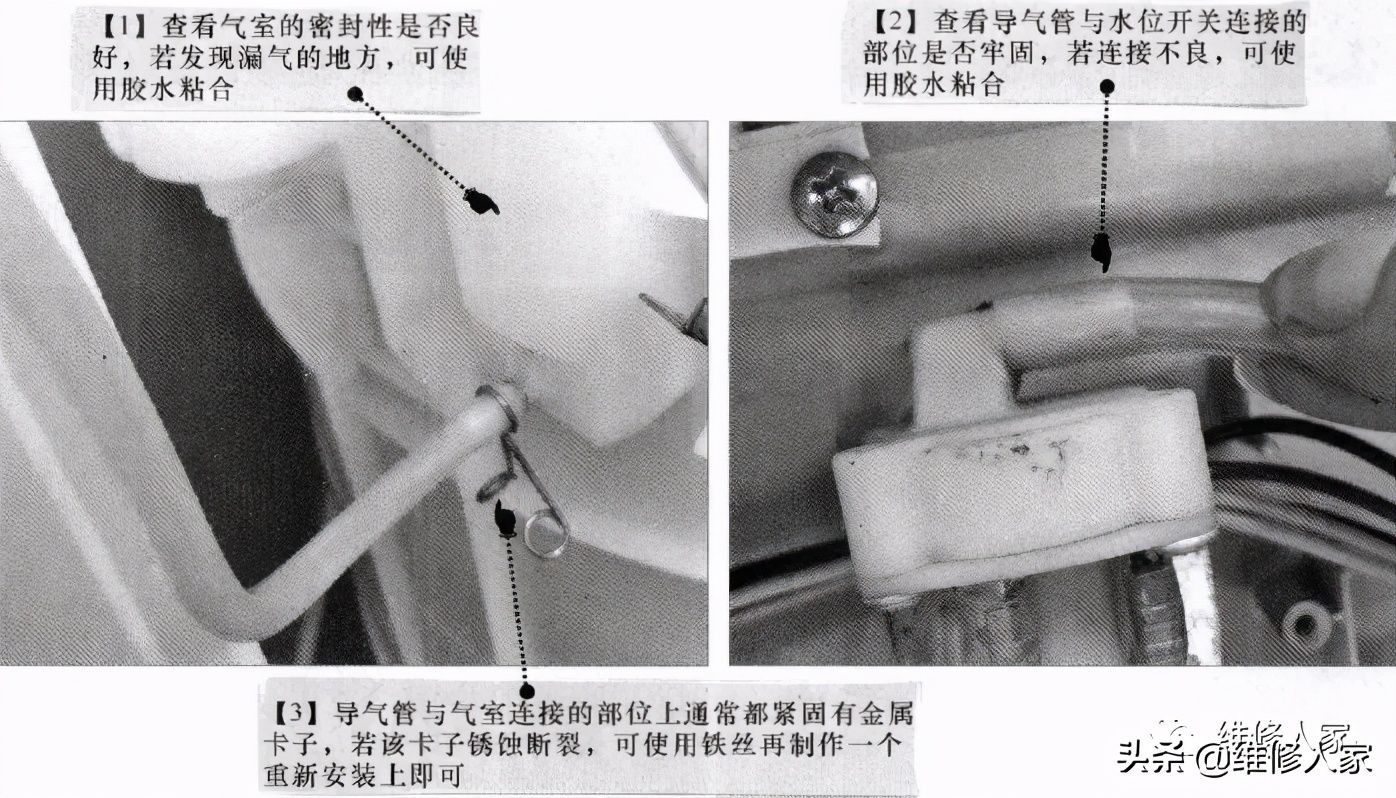

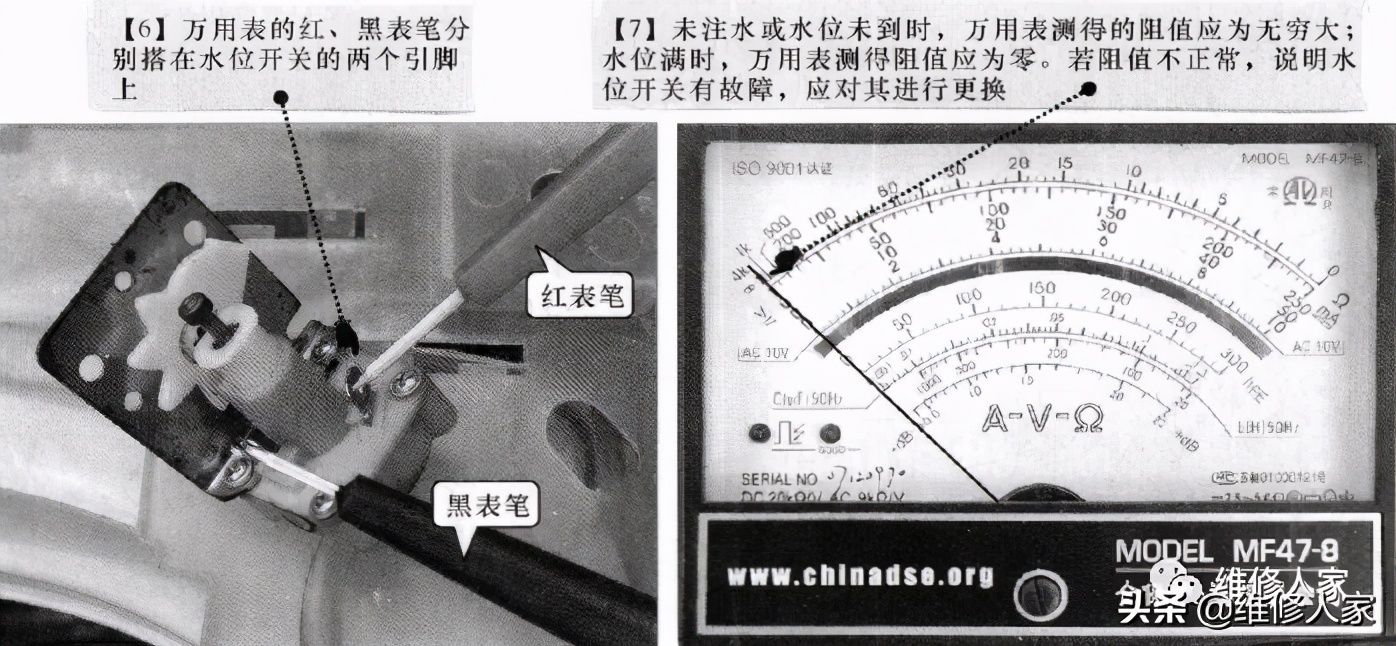

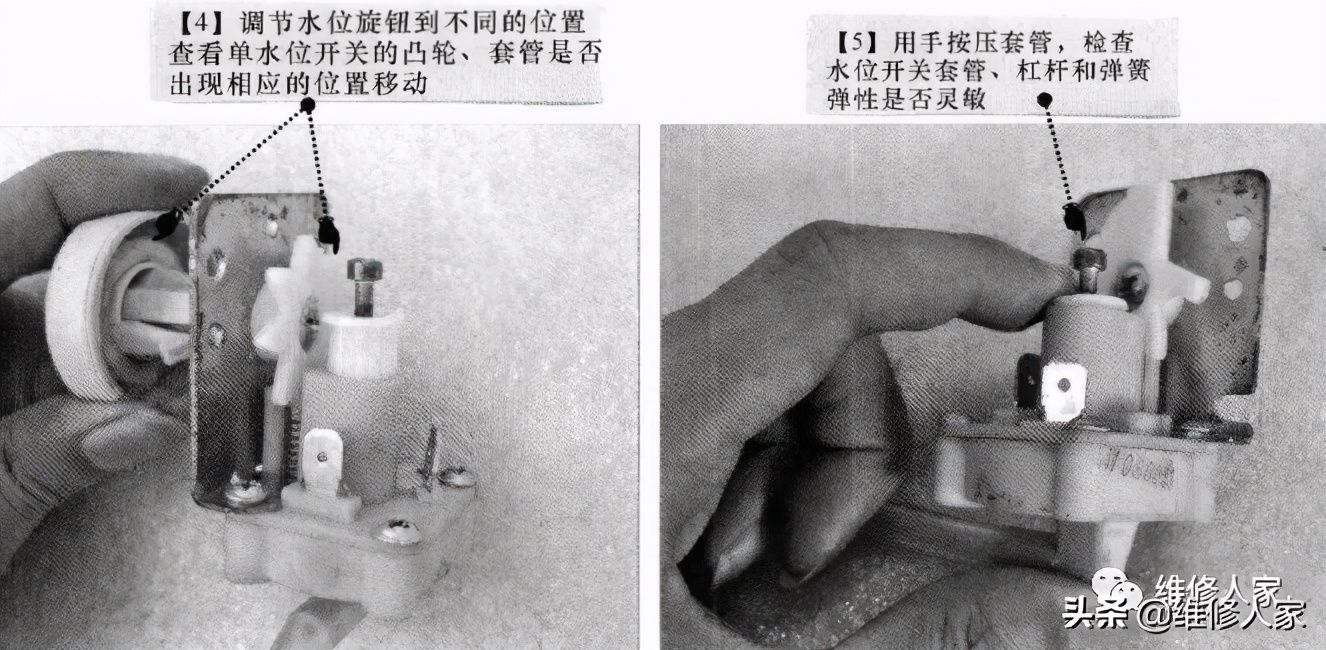

在对进水电磁阀进行检测后，发现进水电磁阀正常，但洗衣机仍不能正常进水，应当继续对水位开关进行检测。当怀疑水位开关出现故障时，首先应对导气管、气室进行检查，然后使用万用表对水位开关进行检测，若发现水位开关不良，应及时对其进行更换。

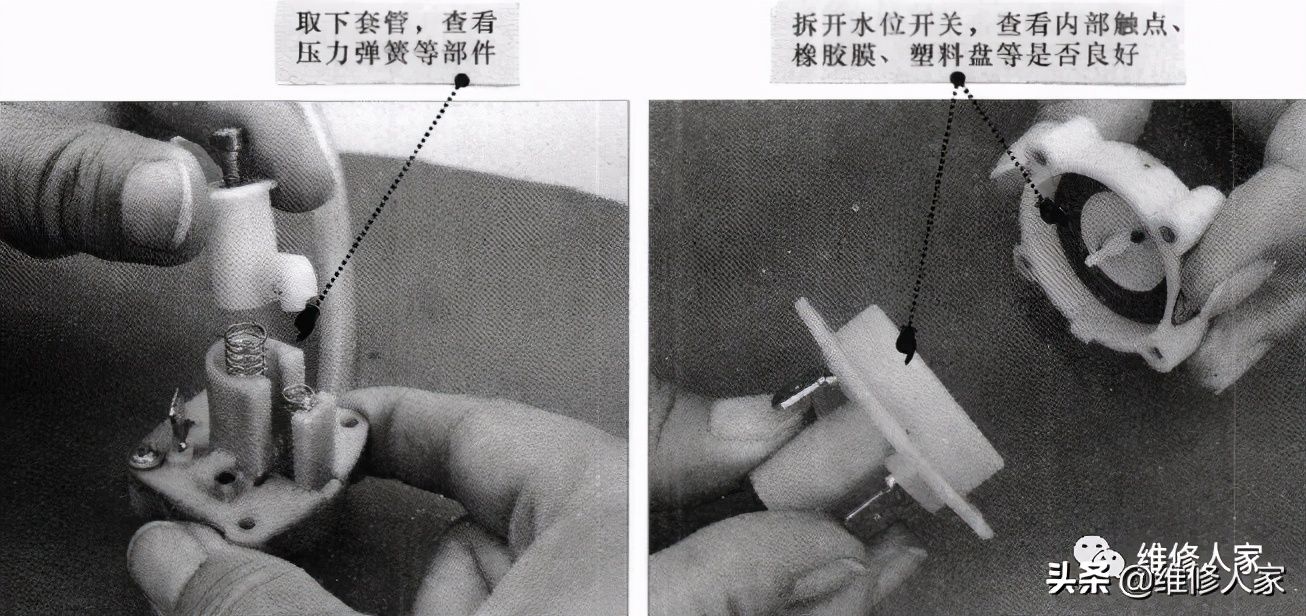

除了以上方法查看水位开关是否出现故障外，还可将水位开关拆开，检查内部各部件是否良好。

4、水位开关的代换

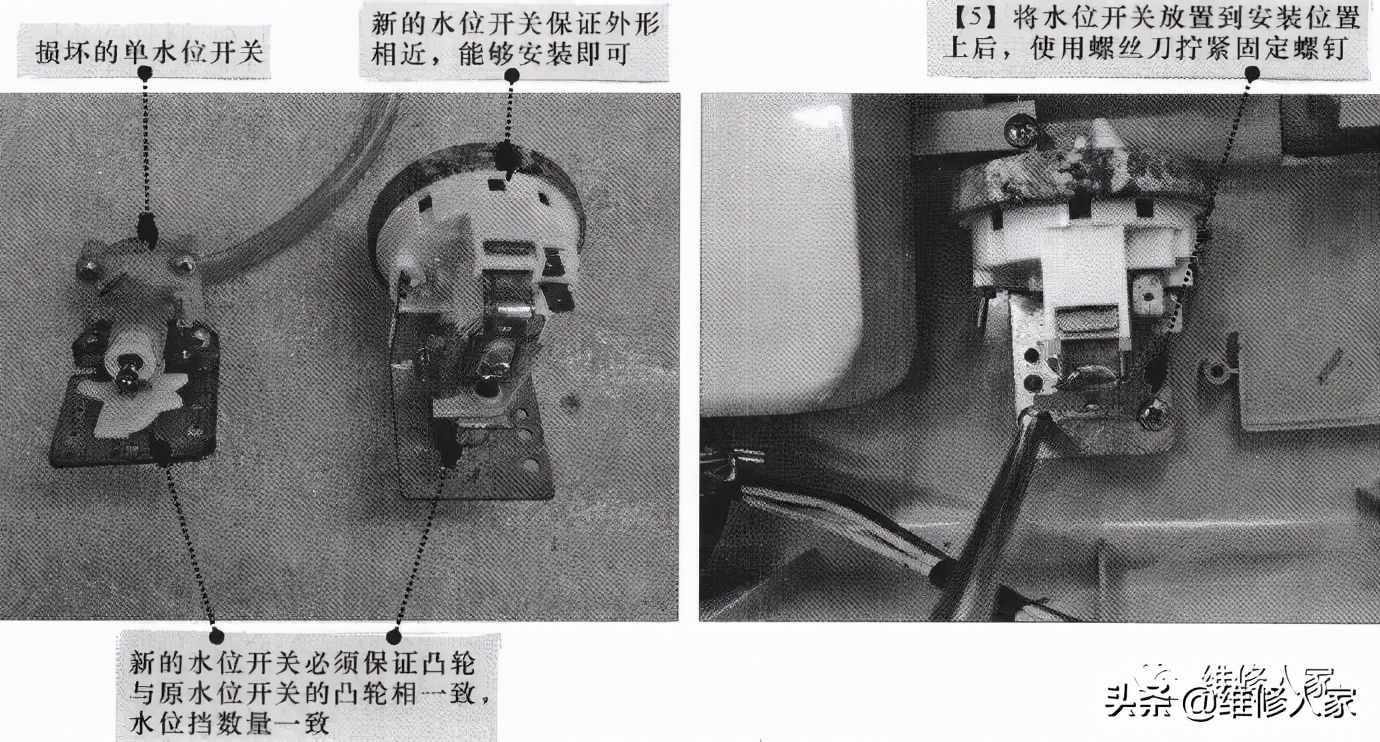

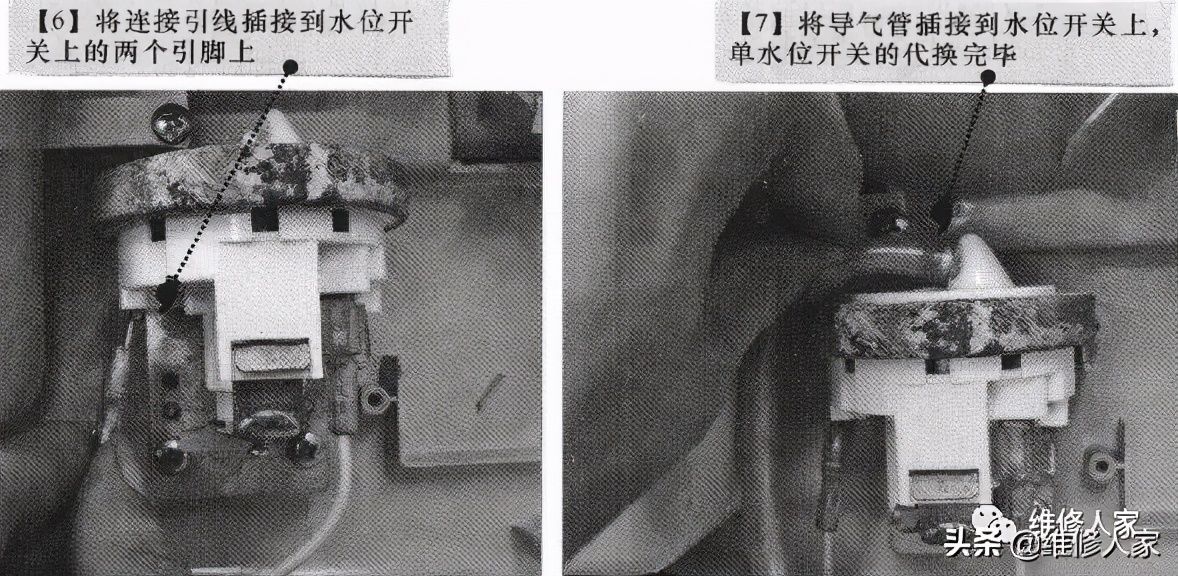

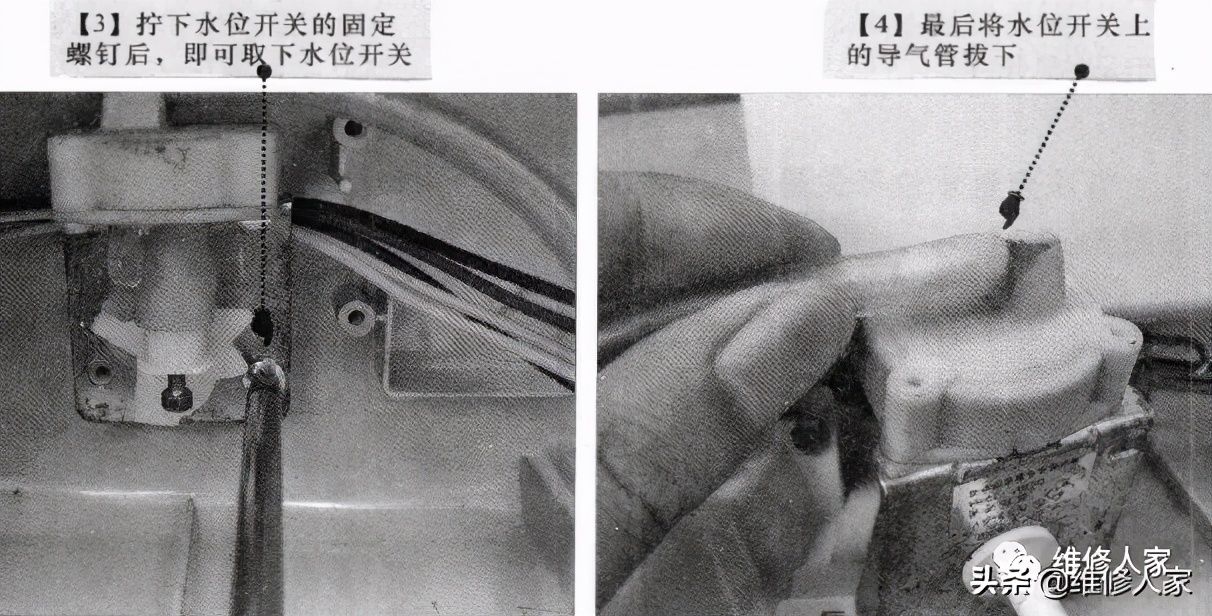

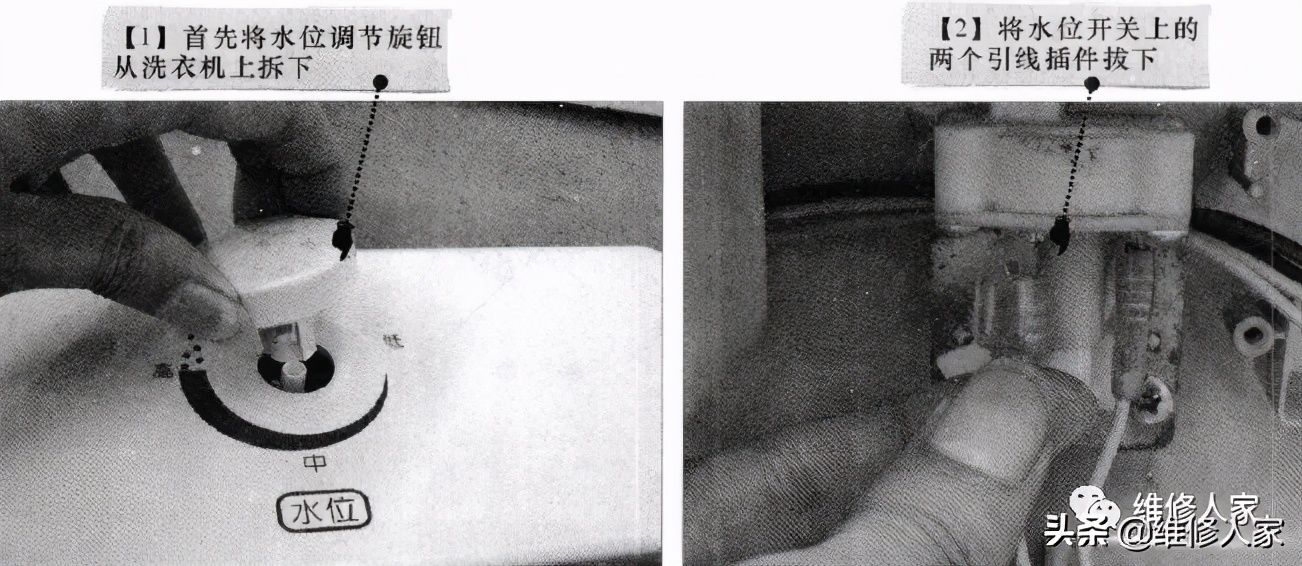

当确定水位开关损坏且无法修复后，应当选择外形、大小、水位高低挡位相同的水位开关对其进行更换，先将损坏的部件从洗衣机中拆下，再将新的水位开关安装到原位置。
