格兰仕微波炉电路图及工作原理(格兰仕微波炉工作原理实物图解)

电脑控制型微波炉的控制系统采用了电脑板，下面以格兰仕 WD700A/WD800B 型微波炉为例进行介绍，该机的电气原理图如下图所示。

1．工作原理

（1）电源电路

如图所示，为微波炉通上市电电压后，市电电压通过熔丝管 FUSE 输入，利用变压器 T101 降压，输出 6V 和 16V 两种交流电压。其中，6V 交流电压经 D1、D2 全波整流、C1滤波产生 6.6V 直流电压，为显示屏供电；16V 交流电压通过 D6 半波整流产生 17V 左右的直流电压。该电压一路通过限流电阻 R1、稳压管 DZ1、调整管 Q1 稳压输出 5V 电压，为微处理器（CPU）IC01 等电路供电；另一路通过限流电阻 R2、稳压管 DZ2、调整管 Q2 稳压输出12V 电压，为继电器等供电。

（2）CPU 电路

5V 供电：插好微波炉的电源线，待电源电路工作后，由其输出的 5V 电压经电容滤波，加到 IC01 的供电端 、42、34、35 脚，为 IC01 供电。

复位：该机的复位电路由 IC01 和三极管 Q16、稳压管 DZ3 等元器件构成。开机瞬间，5V 电源电压在滤波电容的作用下逐渐升高。当该电压低于 4.8V 时，Q16 截止，IC01 的 脚输入低电平信号，使 IC01 内的存储器、寄存器等电路清零复位；随着 5V 电源电压的逐渐升高，当其超过 4.8V 后，Q16 导通，由它的 c 极输出高电平电压，该电压经 R52、C3 积分后加到 IC01 的 脚，IC01 内部电路复位结束，开始工作。

时钟振荡：IC01 得到供电后，它内部的振荡器与31、32脚外接的晶体振荡器 OSC 和移相电容 C124、C129 通过振荡产生 4.194MHz 的时钟信号。该信号经分频后协调各部位的工作，并作为 IC01 输出各种控制信号的基准脉冲源。

（3）炉门开关电路

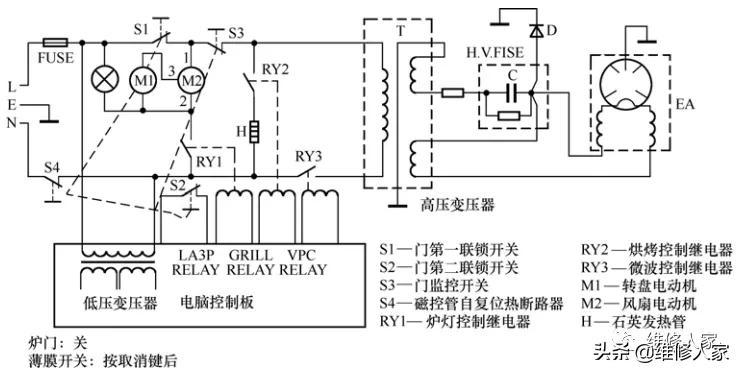

如图所示，关闭炉门时，联锁机构做相应动作，使联锁开关 S1～S3 接通。S1、S3 接通后，接通变压器 T、石英发热管 H 与熔断器 FUSE 的线路。S2 接通后，不仅将Q6 的 c 极通过 D10 接地，而且通过 R6 使 Q3 导通。Q3 导通后，其 c 极输出的电压通过 R8加到 IC01 的 脚，该高电平信号被 IC01 检测后，IC01 识别出炉门关闭，该机进入待机状态。反之，若打开炉门后，联锁开关 S1～S3 断开，切断市电到 T、H 的回路。同时，IC01 的 脚电位变为低电平，IC01 判断炉门被打开，不再输出微波或烧烤的加热信号。

（4）微波加热电路

首先，按下面板上的微波键，选择好时间后，按下启动键，产生的高电平控制电压依次通过连接器 T103 进入电脑板，送给 IC01 进行识别。其中，⑥脚输入的控制电压不仅加到 IC01的 脚，而且经 D11 使 Q13、Q14 组成的单向晶闸管电路导通，通过 R12 始终为 Q6 的 b 极提供低电平导通电压，确保 Q6 导通。IC01 的 脚输入启动信号后，IC01 从内存调出烹饪程序并控制显示屏显示的时间，同时控制②脚和 脚输出低电平控制信号。②脚输出的低电平控制信号通过 R4 限流，使 Q7 导通，为继电器 RY1 的线圈提供导通电流，线圈产生的磁场使它内部的触点吸合，为炉灯、转盘电动机、风扇电动机供电，使炉灯发光，并使转盘电动机和风扇电动机开始旋转。脚输出的低电平信号通过 R17 限流，使 Q4 导通，为继电器 RY3的线圈提供导通电流，RY3 内的触点吸合，接通高压变压器 T 的一次回路，使它的灯丝绕组和高压绕组输出交流电压。其中，灯丝绕组向磁控管 EA 的灯丝提供 3.4V 左右的工作电压，点亮灯丝为阴极加热；高压绕组输出的 2 000V 左右的交流电压，通过高压电容 C 和高压二极管 D 组成半波倍压整流电路，产生 4 000V 的负压，为磁控管的阴极供电，使阴极发射电子，磁控管产生的微波能经波导管传入炉腔，通过炉腔反射，最终产生高热，将食物煮熟。

（5）烧烤加热电路

烧烤加热控制电路与微波加热控制电路的工作原理基本相同，不同的是使用该功能时需要按下面板上的烧烤键，被 IC01 识别后，IC01 控制②脚和 脚输出低电平控制信号。如上所述，②脚输出的低电平控制信号使炉灯发光，并使转盘电动机和风扇电动机开始旋转。脚输出的低电平信号通过 R15 限流，使 Q5 导通，为继电器 RY2 的线圈提供导通电流，RY2 内的触点吸合，接通烧烤石英管发热管的供电回路，使它开始发热，将食物烤熟。

2．故障检测

（1）熔丝管 FUSE 熔断

该故障的主要原因：

1）自身损坏，

2）高压变压器 T 异常，

3）转盘电动机、风扇电动机或炉灯短路。检修方法与机械型微波炉相同。

（2）FUSE 正常，但显示屏不亮

该故障的主要原因：

1）电源电路异常，

2）CPU 电路异常。

首先，测电源输出的 5V 电压是否正常，若不正常，测 12V 电压是否正常，若 12V 电压正常，说明 5V 供电或它的负载异常。怀疑负载短路时可利用万用表电阻挡测该元器件的供电端对地阻值，若阻值较小，则说明该元器件短路。若短路点不好查找，可结合开路法，即分别断开单元电路的供电端子，再通过测供电端子对地电阻的阻值，就可查出故障点；若负载正常，则检查 Q1、DZ1、R1。若 12V 电压不正常，测 6.6V 电压是否正常，若 6.6V 供电电压也不正常，查变压器 T101 或市电电压输入回路。若 6.6V 电压正常，查 D6、T101。若 5V 供电电路正常，查操作键是否正常，若正常，则检查 CPU 电路。检查 CPU 电路时，首先要检查它的 3 个基本工作条件电路是否异常，最后才能怀疑 IC01。怀疑复位电路异常时，首先测 IC01 的 脚电位，若电位为低电平，测 Q16 的 c 极有无电压输出，若有，检查 R52、C3 和 IC01；若无电压输出，确认 Q16 的 e 极供电正常后，检查 Q16、DZ3 和 R32。怀疑时钟振荡电路异常时，可采用正常的元器件对晶体振荡器 OSC、移相电容进行代换检查。

（3）显示屏亮，但炉灯不亮、不加热

该故障的主要原因：

1）过热保护器 S4 开路，

2）联锁开关 S1 内的触点开路，

3）12V 供电异常，

4）启动控制键电路异常，

5）炉门关闭检测电路异常，

6）Q6 及其控制电路异常。

首先，用指针型万用表的R×1挡或数字型万用表的通断测量挡测 S4、S1、S2 两端的阻值，若阻值过大，说明接触不良或开路，需要更换；若阻值为 0，说明它们正常。接着，用万用表直流电压挡测 12V 供电是否正常，若不正常，测 Q2、DZ2 及 Q2 的供电电路；若12V 供电正常，测 IC01 的 脚有无高电平电压，若为高电平，查供电电路和 IC01；若电压为 0 或过低，查 S2、Q3、R10。若用导线将 Q6 的 c 极对地短接后，该机能够工作，说明 Q6或 Q13、Q14 等组成的控制电路异常。若 Q6 的 b 极电位为低电平，说明 Q6、D10 异常；若b 极为高电平，则检查 Q13、Q14、D11、R16。

（4）炉灯亮，但不加热、不烧烤

该故障的主要原因：

1）门监控开关 S3 异常，

2）供电线路异常。

首先，用指针型万用表的R×1挡或数字型万用表的通断测量挡测 S3 两端的阻值，若阻值过大，说明它接触不良或开路，需要更换；若阻值为 0，说明它正常，检查供电电路。

（5）不加热，但可以烧烤

该故障的主要原因：

1）高压形成电路或其供电电路异常，

2）磁控管异常。

首先，用万用表的交流电压挡测高压变压器 T 的一次绕组有无 220V 市电电压输入，若没有，测 IC01 的 脚是否为低电平，若不是则检查 IC01；若是，则检查 Q4、RY3、R17。若 T 的一次绕组有 220V 交流电压输入，说明是由于高压形成电路或磁控管 EA 异常所致。首先，测 T 的二次绕组输出电压是否正常，若不正常，需要检查 T；若输出电压正常，断电后，检查磁控管的灯丝是否正常，若开路，需要更换磁控管；若磁控管灯丝正常，检查高压电容 C、高压二极管 D 是否正常，若不正常，更换即可；若正常，则检查磁控管。

提示：用万用表最大交流电压挡测量高压变压器输出端子电压时，在接近端子时就会发生拉弧的现象，若没有弧光，则说明变压器没有电压输出或输出电压过低。

（6）能加热，但不烧烤

该故障的主要原因：

1）烧烤用石英发热管异常，

2）烧烤加热供电控制电路异常。

首先，用万用表的交流电压挡测烧烤石英发热管 H 两端有无 220V 市电电压输入，若有，说明 H 开路，断电后用电阻挡测量阻值即可确认；若无供电，测 IC01 的 脚是否为低电平，若不是则检查 IC01；若是，则检查 Q5、RY2、R15。

（7）能加热，但转盘不转、炉灯不亮

该故障的主要原因就是供电控制电路异常。测 IC01②脚是否为低电平，若不是则检查 IC01；若是，则检查 Q7、RY1、R4。

（8）炉灯不亮，其他正常

该故障的主要原因：

1）炉灯异常，

2）炉灯供电电路异常。

首先，察看炉灯的灯丝是否开路或用万用表的电阻挡测量灯丝的阻值，就可以确认灯丝是否正常；若灯丝正常，则检查供电电路。
